Définir le point d'origine
Le point zéro du plan du fichier DXF n'est pas toujours situé de
manière à ce que vous puissiez l'utiliser directement comme point
d'origine pièce. C'est pourquoi la TNC propose une fonction qui vous
permet, en cliquant sur un élément, de décaler le point zéro du plan à
un endroit approprié.

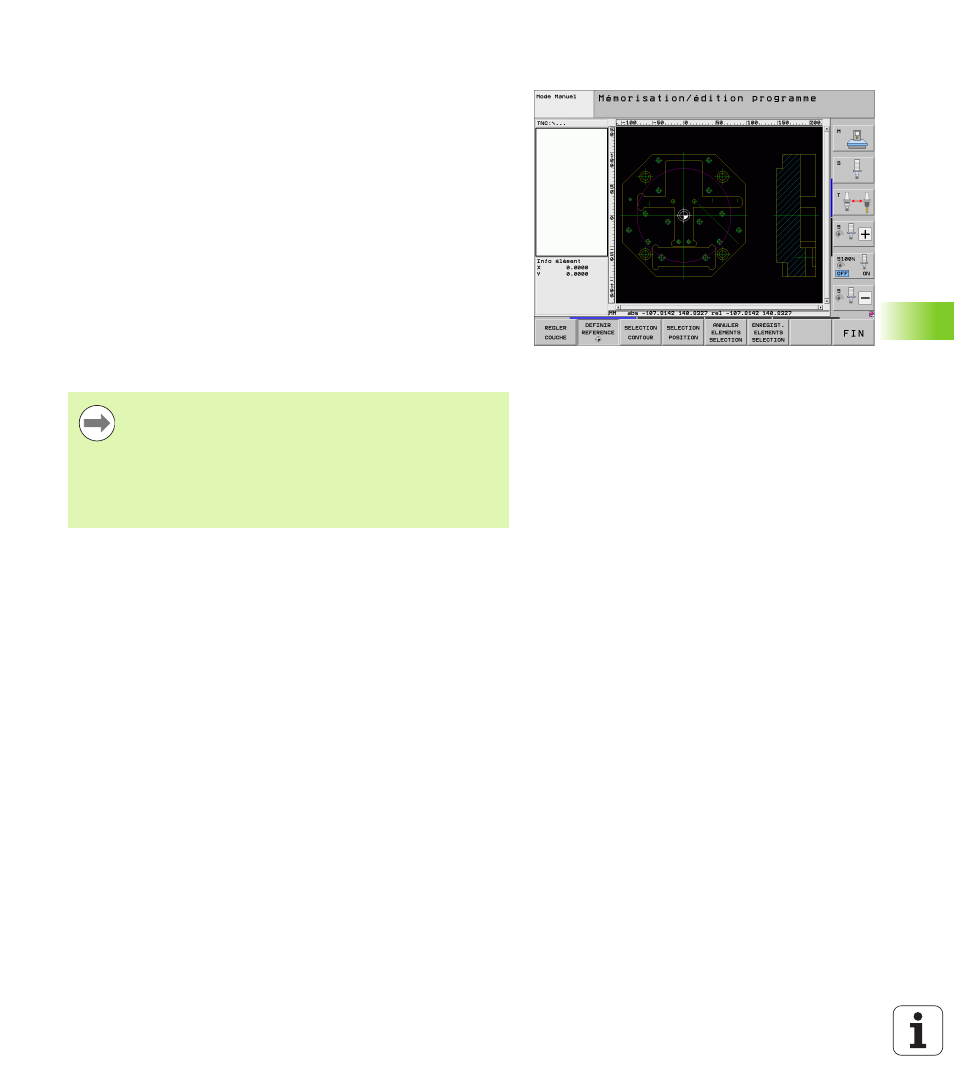

Vous pouvez définir le point d'origine aux endroits suivants :
„ Au point de départ, au point final ou au milieu d'une droite
„ Au point de départ ou au point final d'un arc de cercle
„ Au changement de cadran d'un cercle entier ou à son centre
„ Au point d'intersection de
„ Droite – droite, y compris si le point d'intersection est situé dans
le prolongement de la droite
„ Droite – arc de cercle
„ Droite – cercle entier
„ Cercle – cercle (un arc de cercle ou un cercle entier)
Pour définir un point d'origine, vous devez utiliser le pavé
tactile du clavier de la TNC, ou bien une souris raccordée
au port USB.
Vous pouvez toujours modifier le point d'origine lorsque le
contour est déjà sélectionné. La TNC ne calcule les
données réelles du contour seulement si vous mémorisez
le contour sélectionné dans un programme de contour.
