254 Programmation : Programmer les contours
6.6 Cont
our
nag
e
s – Pr
ogr
ammation flexible de cont
ours FK

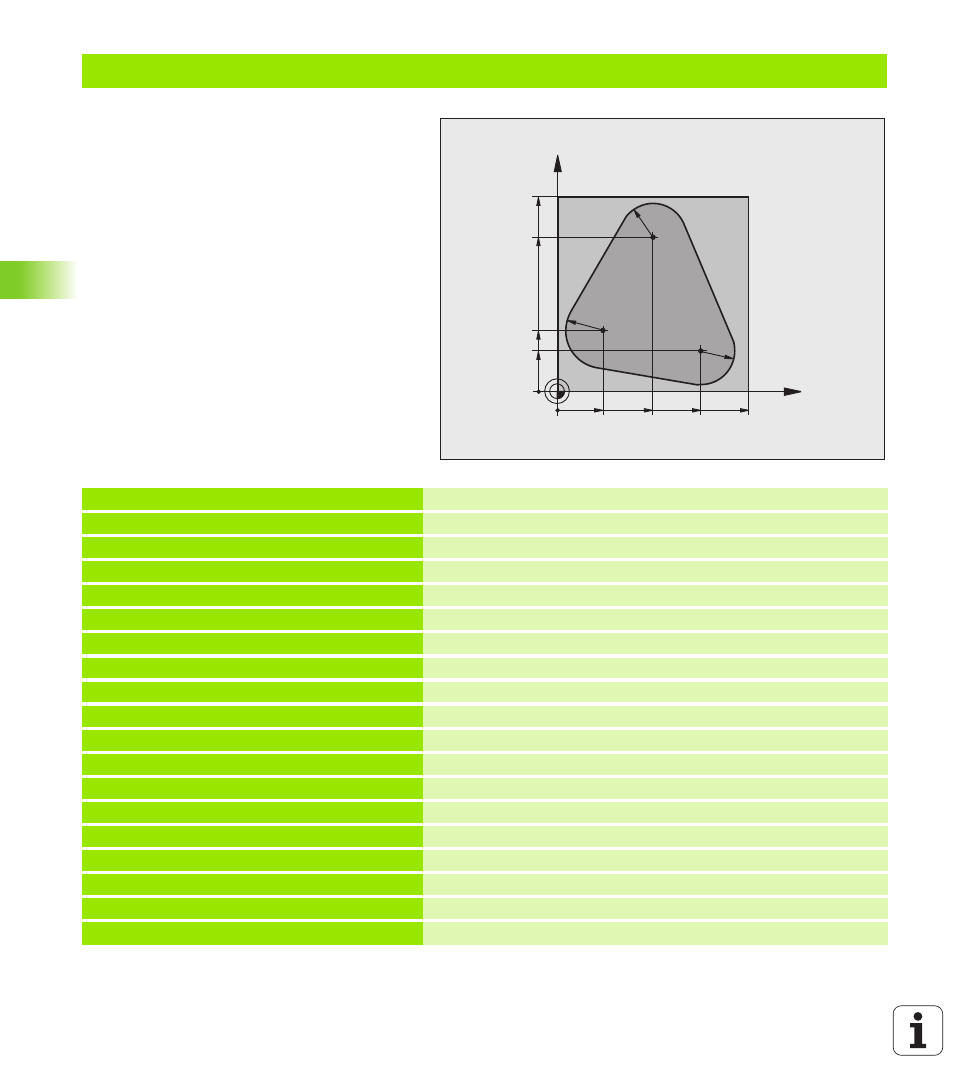

Exemple : programmation FK 1
0 BEGIN PGM FK1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Définition de la pièce brute
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S500 Appel de l'outil
4 L Z+250 R0 FMAX Dégager l'outil
5 L X-20 Y+30 R0 FMAX Prépositionner l’outil
6 L Z-10 R0 F1000 M3 Aller à la profondeur d’usinage
7 APPR CT X+2 Y+30 CCA90 R+5 RL F250 Aborder le contour sur un cercle avec raccordement tangentiel
8 FC DR- R18 CLSD+ CCX+20 CCY+30 Bloc FK :
9 FLT Pour chaque élément du contour, programmer les données connues
10 FCT DR- R15 CCX+50 CCY+75
11 FLT
12 FCT DR- R15 CCX+75 CCY+20
13 FLT
14 FCT DR- R18 CLSD- CCX+20 CCY+30
15 DEP CT CCA90 R+5 F1000 Quitter le contour sur un cercle avec raccordement tangentiel
16 L X-30 Y+0 R0 FMAX
17 L Z+250 R0 FMAX M2 Dégager l'outil, fin du programme
18 END PGM FK1 MM
X
Y
100
100
20
75
30
50 20 75
R1
5
R18
R15
