iTNC 530 HEIDENHAIN 567
14.8 Initialisation du point d'or
igine a
v
e
c palpeur 3D

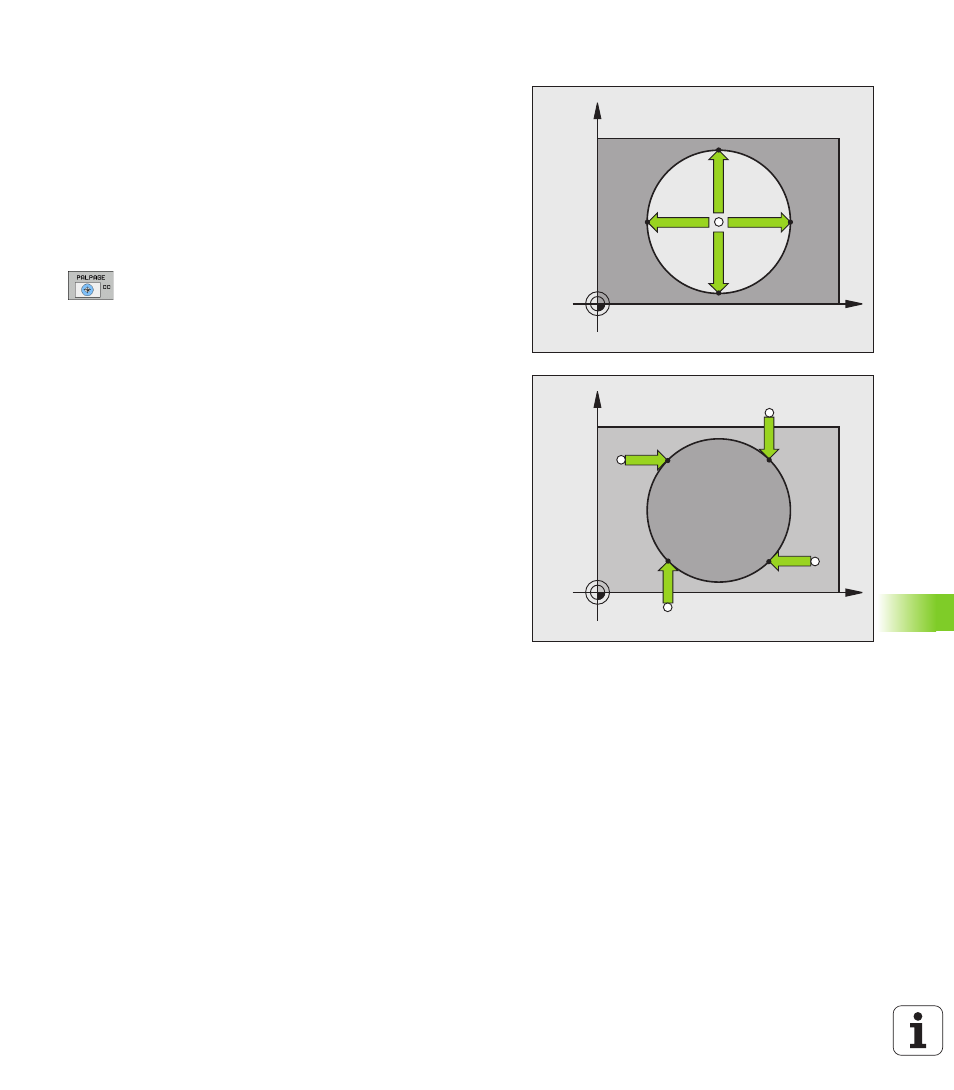

Centre de cercle pris comme point d'origine
Vous pouvez utiliser comme points d'origine les centres de trous,
poches/îlots circulaires, cylindres pleins, tenons, îlots circulaires, etc.
Cercle intérieur :
La TNC palpe automatiquement la paroi interne du cercle dans les
quatre sens des axes de coordonnées.
Pour des portions de cercle (arcs de cercle), vous pouvez sélectionner
au choix le sens du palpage.
U Positionner la bille du palpeur approximativement au centre du
cercle
U Sélectionner la fonction de palpage : appuyer sur la
softkey PALPAGE CC
U Palpage : appuyer quatre fois sur la touche START
externe. Le palpeur palpe successivement 4 points
de la paroi circulaire interne
U Si vous travaillez avec rotation à 180° dans les 2 sens
(seulement sur machines avec orientation broche,
dépend de PM6160), appuyer sur la softkey 180° puis
palper à nouveau 4 points de la paroi circulaire interne
U Si vous désirez travailler sans rotation à 180° dans les
deux sens : appuyez sur la touche END
U Point d'origine : dans la fenêtre du menu, introduire
les deux coordonnées du centre du cercle, valider
avec la softkey INITIAL. POINT D'ORIGINE ou inscrire
les valeurs dans un tableau (Voir „Enregistrer les
valeurs de mesure issues des cycles palpeurs dans
un tableau de points zéro”, page 553, ou Voir
„Enregistrer les valeurs de mesure issues des cycles
palpeurs dans le tableau Preset”, page 554)
U Terminer la fonction de palpage : appuyer sur la
touche END
Cercle extérieur :
U Positionner la bille de palpage à proximité du premier point de
palpage, à l’extérieur du cercle
U Sélectionner le sens de palpage : appuyer sur la softkey adéquate
U Palpage : appuyer sur la touche START externe
U Répéter la procédure de palpage pour les 3 autres points. voir figure
en bas et à droite
U Point d'origine : introduire les coordonnées du point d'origine,
valider avec la softkey INITIAL. POINT D'ORIGINE ou inscrire les
valeurs dans un tableau (Voir „Enregistrer les valeurs de mesure
issues des cycles palpeurs dans un tableau de points zéro”, page
553 ou Voir „Enregistrer les valeurs de mesure issues des cycles
palpeurs dans le tableau Preset”, page 554 ou Voir „Enregistrer les
valeurs de mesure dans le tableau de Presets de palettes”, page
555)
U Quitter la fonction de palpage : appuyer sur la touche END
A l'issue du palpage, la TNC affiche les coordonnées actuelles du
centre du cercle ainsi que le rayon PR.
X
Y
X+ X–
Y+
Y–
X
Y
X+
X–
Y+
Y–
