iTNC 530 HEIDENHAIN 181
5.2 Données d'outils
Cinématique du porte-outils
Dans le tableau d'outils TOOL.T, vous pouvez si nécessaire attribuer à
chaque outil une cinématique supplémentaire de porte-outils dans la
colonne KINEMATIC. Dans le cas le plus simple, cette cinématique de
porte-outils peut simuler le cône pour pouvoir en tenir compte lors du
contrôle dynamique anti-collision. Vous pouvez en outre utiliser cette
fonction pour intégrer facilement les têtes à renvoi d'angle dans la
cinématique de la machine.

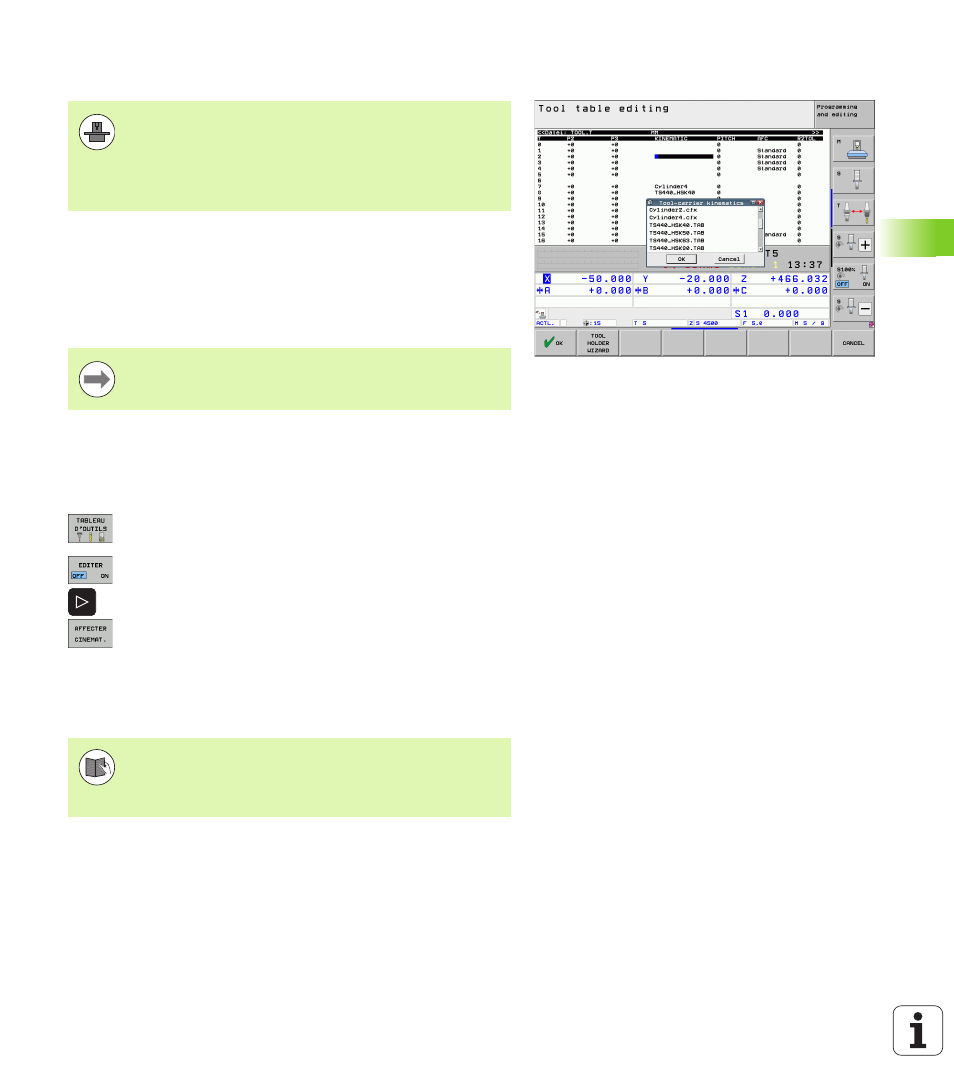

Affecter une cinématique de porte-outil
Pour affecter un outil à une cinématique de porte-outil, procédez de la
manière suivante :
U Sélectionner n'importe quel mode Machine
U Sélectionner le tableau d'outils : appuyer sur la softkey
TABLEAU D'OUTILS
U Mettre la softkey EDITER sur „ON“
U Choisir la dernière barre de softkey
U Afficher la liste des cinématiques disponibles : la TNC
affiche toutes les cinématiques des porte-outils
(fichiers .TAB) et toutes les cinématiques de porte-
outils paramétrées par vous-même (fichiers .CFX)
U Sélectionner la cinématique désirée avec les touches
fléchées et valider avec la touche ENT
Pour pouvoir calculer la cinématique du porte-outils, la
TNC doit être adaptée par le constructeur de votre
machine. En particulier, le constructeur de la machine doit
mettre à disposition les cinématiques des porte-outils
correspondantes ou celles qui sont paramétrées.
Consultez le manuel de la machine!
HEIDENHAIN propose des cinématiques de porte-outils
pour les palpeurs HEIDENHAIN. En cas de besoin,
adressez vous à HEIDENHAIN.
Faire attention aux indications concernant la gestion des
porte-outil en liaison avec le contrôle dynamique anti-
collision DCM :(voir „Gestion des porte-outils (option
logiciel DCM)” à la page 400)
