12.6 Cor
rection d'outil tr
idimensi
onnelle (option de logiciel 2)
Correction de rayon d'outil 3D en fonction de
l'angle d'attaque (option de logiciel 3D-
ToolComp)

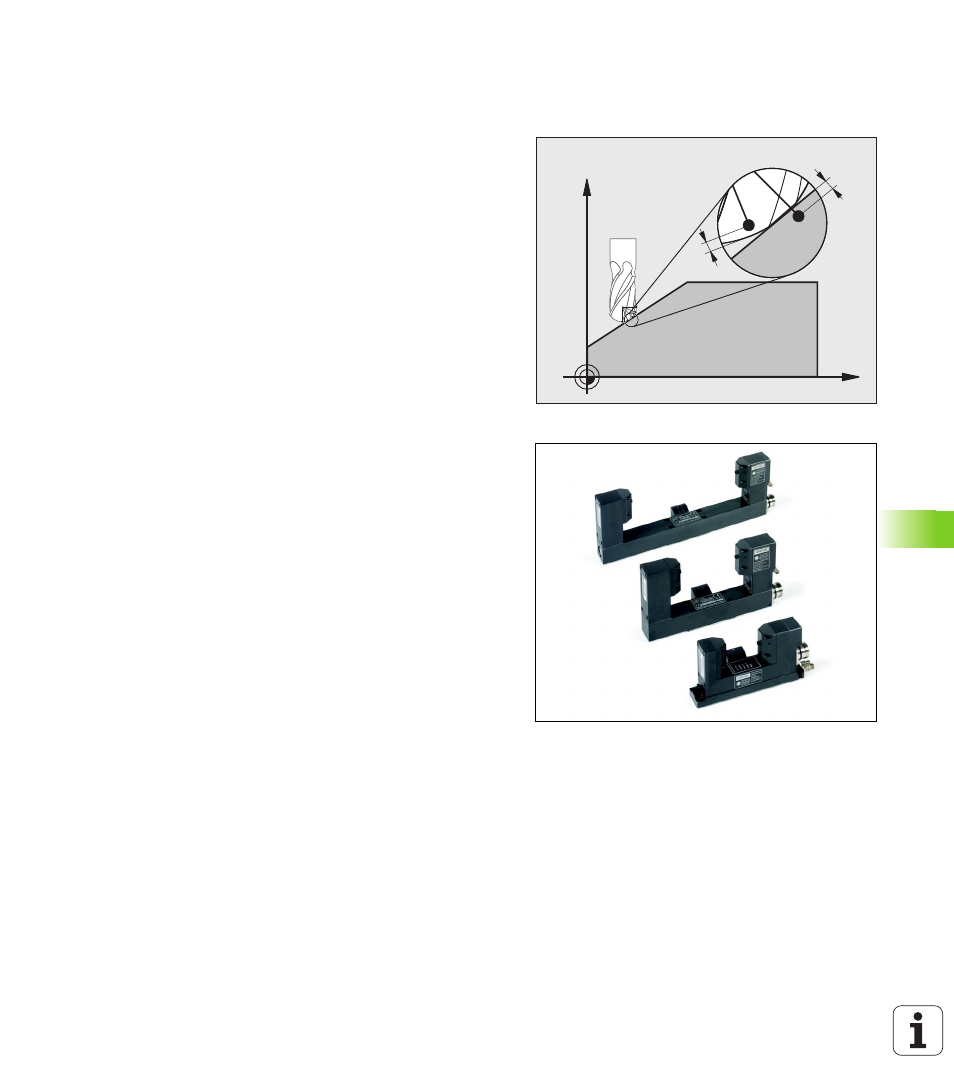

Dû à la fabrication, le rayon effectif de la fraise hémisphérique s'écarte
de la forme idéale. L'erreur de forme maximale est fournie par le
fabricant d'outils, les écarts courants sont compris entre 0,005 et 0,01
mm.
L'erreur de forme peut être déterminée avec un système laser associé
à des cycles laser de la TNC et est mémorisée sous forme d'un
tableau de valeur de correction. Le tableau contient les valeurs
angulaires et l'écart mesuré par rapport au rayon nominal R2 à chaque
position angulaire.
Avec l'option de logiciel 3D-ToolComp, la TNC est en mesure,
indépendamment du point de contact de l'outil, de compenser la
valeur de correction définie dans la table correspondante.
Conditions requises
„ L'option logiciel 3D-ToolComp est validée
„ L'option logiciel 2 Usinage 3D est validée
„ Paramètre machine 7680, le bit 6 doit être initialisé à 1 : la TNC tient
compte pour la correction de longueur d'outil de R2 issu du tableau
d'outils
„ La colonne DR2TABLE dans le tableau d'outils TOOL.T est validée
(paramètre machine 7266.42)
„ L'outil a été mesuré avec un système laser et le tableau des valeurs
de correction est disponible dans un répertoire sous TNC:\. Une
alternative est la création manuelle du tableau des valeurs de
correction (voir „Tabl. de valeurs de correction” à la page 498)
„ Les dimensions d'outils L, R et R2 sont enregistrées dans le tableau
d'outils TOOL.T.
„ Dans la colonne DR2TABLE du tableau d'outils TOOL.T est
enregistrée le chemin du tableau des valeurs de correction pour
l'outil à corriger.(sans extension)(voir „Tableau d'outils : données
d'outils standard” à la page 172)
„ Programme : les séquences CN avec vecteurs normaux aux
surfaces sont indispensables (voir „Programme CN” à la page 500)
X
Z
DR2–0.004
DR2+0.002
