62 Premiers pas avec l'iTNC 530
1
.3 Pr
ogr
ammer la pr
emièr
e
pièce

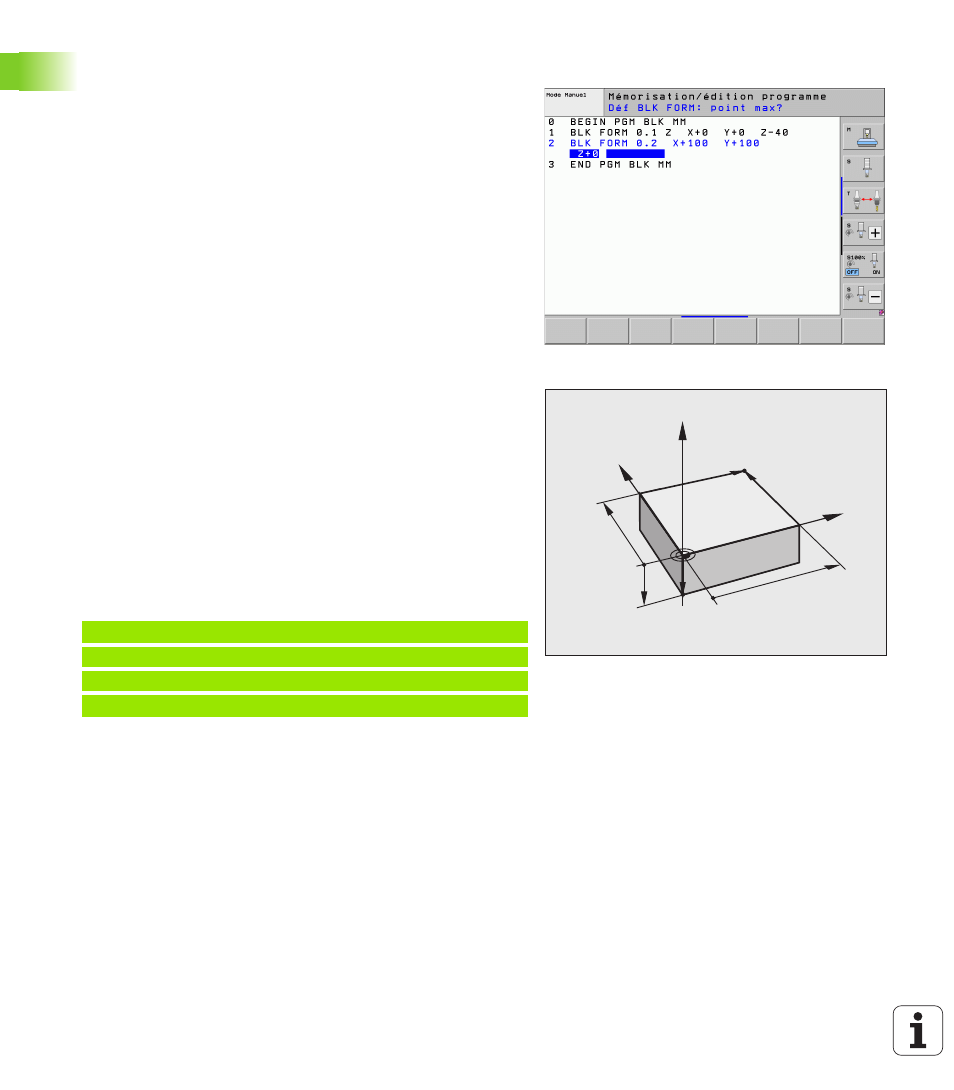

Définir une pièce brute
Lorsqu'un nouveau programme a été ouvert, la TNC ouvre
immédiatement la boîte de dialogue pour définir la pièce brute. Pour la
pièce brute, vous définissez toujours un parallélépipède en indiquant
les points MIN et MAX qui se réfèrent tous deux au point d'origine
sélectionné.
Lorsqu'un nouveau programme a été ouvert, la TNC vous amène
automatiquement à la définition de la pièce brute et vous demande
d'en préciser les données nécessaires:
U Axe de broche Z? : Introduire l'axe de broche actif. Z est défini par
défaut, valider avec la touche ENT
U Def BLK FORM: Point min.? : Introduire la plus petite coordonnée X
de la pièce brute par rapport au point d'origine, ex. 0, valider avec la
touche ENT
U Def BLK FORM: Point min.? : Introduire la plus petite coordonnée Y
de la pièce brute par rapport au point d'origine, ex. 0, valider avec la
touche ENT
U Def BLK FORM: Point min.? : Introduire la plus petite coordonnée Z
de la pièce brute par rapport au point d'origine, ex. -40, valider avec
la touche ENT
U Def BLK FORM: Point max.? : Introduire la plus grande coordonnée X
de la pièce brute par rapport au point d'origine, ex. 100, valider avec
la touche ENT
U Def BLK FORM: Point max.? : Introduire la plus grande coordonnée Y
de la pièce brute par rapport au point d'origine, ex. 100, valider avec
la touche ENT
U Def BLK FORM: Point max.? : Introduire la plus grande coordonnée Z
de la pièce brute par rapport au point d'origine, ex. 0, valider avec la
touche ENT: La TNC referme la boîte de dialogue
Exemple de séquences CN
Informations détaillées à ce sujet
„ Définir la pièce brute : (voir page 108)
Y
X
Z
MAX
MIN
-40
100
100
0
0
0 BEGIN PGM NOUV MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 END PGM NOUV MM
