6.3 Approche et sortie du contour
Récapitulatif : formes de trajectoires pour
aborder et quitter le contour
Les fonctions APPR (en anglais approach = approche) et DEP (en
anglais departure = départ) sont activées avec la touche APPR/DEP.
Les formes de contour suivantes peuvent être sélectionnées par
softkeys :
Aborder et quitter sur une trajectoire hélicoïdale
En abordant et en quittant sur une trajectoire hélicoïdale (hélice), l'outil
se déplace dans le prolongement de l'hélice et se raccorde ainsi au
contour avec une trajectoire circulaire tangentielle. Pour cela, utilisez
la fonction APPR CT ou DEP CT.

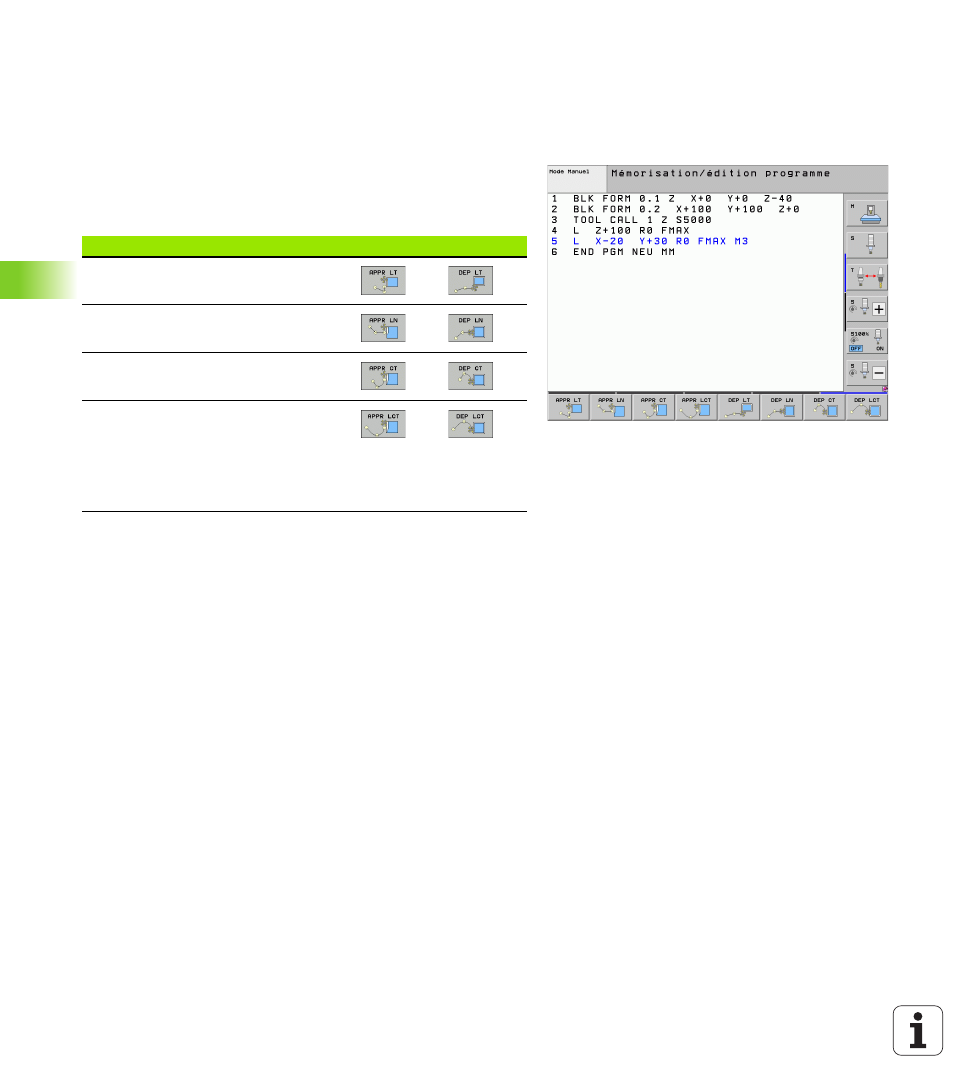

Fonction Approche Sortie
Droite avec raccordement tangentiel
Droite perpendiculaire au point du
contour
Trajectoire circulaire avec
raccordement tangentiel
Trajectoire circulaire avec
raccordement tangentiel au contour,
approche et sortie vers un point
auxiliaire à l'extérieur du contour, sur un
segment de droite avec raccordement
tangentiel
