428 Programmation : Fonctions spéciales
1
1
.8 Filtr
e
r les cont
ours (f
onction FCL 2)
11.8 Filtrer les contours (fonction
FCL 2)
Fonction
Cette fonction vous permet de filtrer les contours créés sur des
systèmes externes de programmation et qui ne comportent que des
séquences linéaires. Le filtre lisse le contour et permet généralement
d'obtenir un usinage plus rapide et plus rare en à-coups.
A partir du programme d'origine – et une fois que vous avez configuré
le filtrage – la TNC génère un programme séparé contenant le contour
filtré.
U Sélectionner le programme que vous désirez filtrer
U Sélectionner les fonctions spéciales
U Sélectionner les outils de programmation
U Sélectionner la barre de softkeys comportant les
fonctions de conversion de programmes

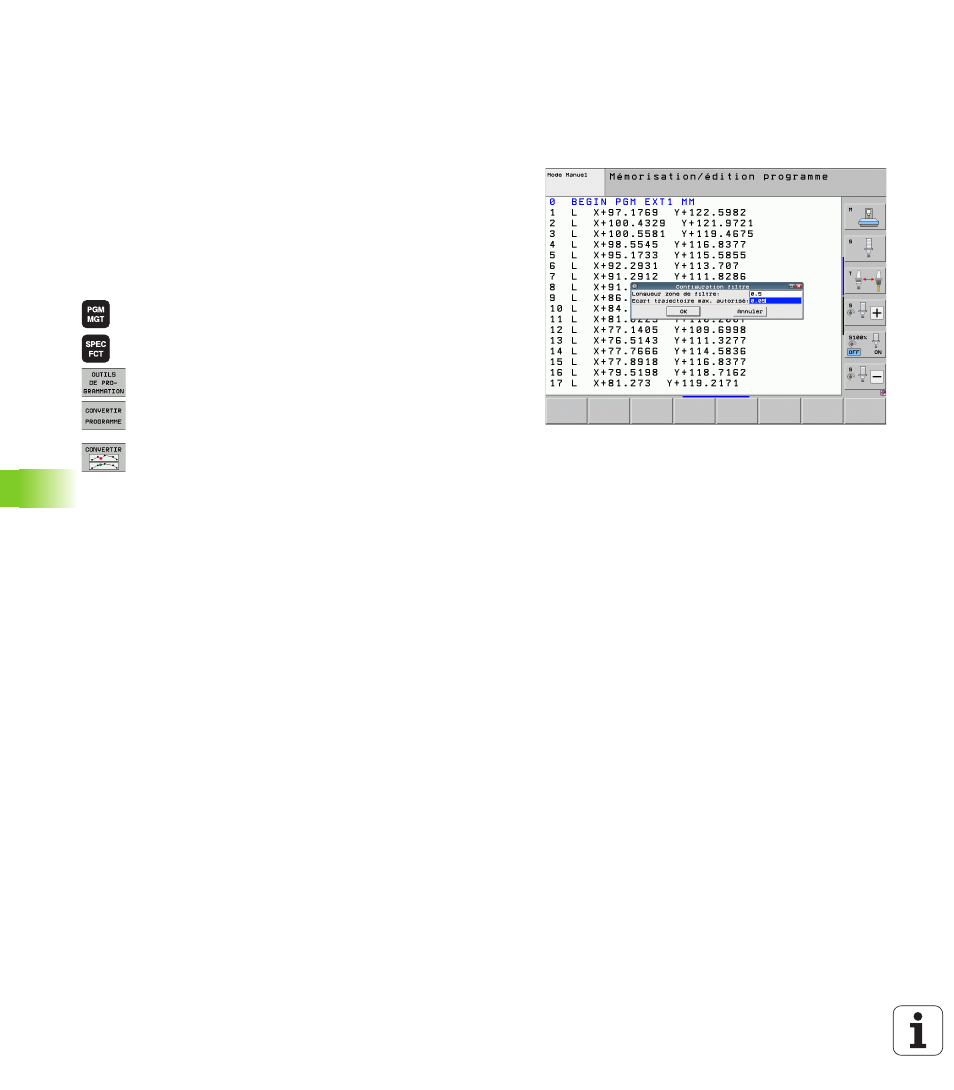

U Sélectionner la fonction de filtrage: La TNC affiche une
fenêtre auxiliaire pour paramétrer le configuration du
filtrage
U Introduire la longueur de la zone de filtre en mm
(programme en inch: pouces). A partir du point
concerné, la zone de filtre définit la longueur réelle sur
le contour (devant et derrière le point) à l'intérieur de
laquelle la TNC doit filtrer les points; valider avec la
touche ENT
U Introduire l'écart de trajectoire max. autorisé
(programme en inch: pouces). Le contour filtré ne doit
pas excéder cette tolérance par rapport au contour
d'origine; valider avec ENT
