510

12 Fonctions MOD

12.9 Représent

e

r la pièce br

ut

e dans la z

one de tr

a

v

ail

12.9 Représenter la pièce brute

dans la zone de travail

Utilisation

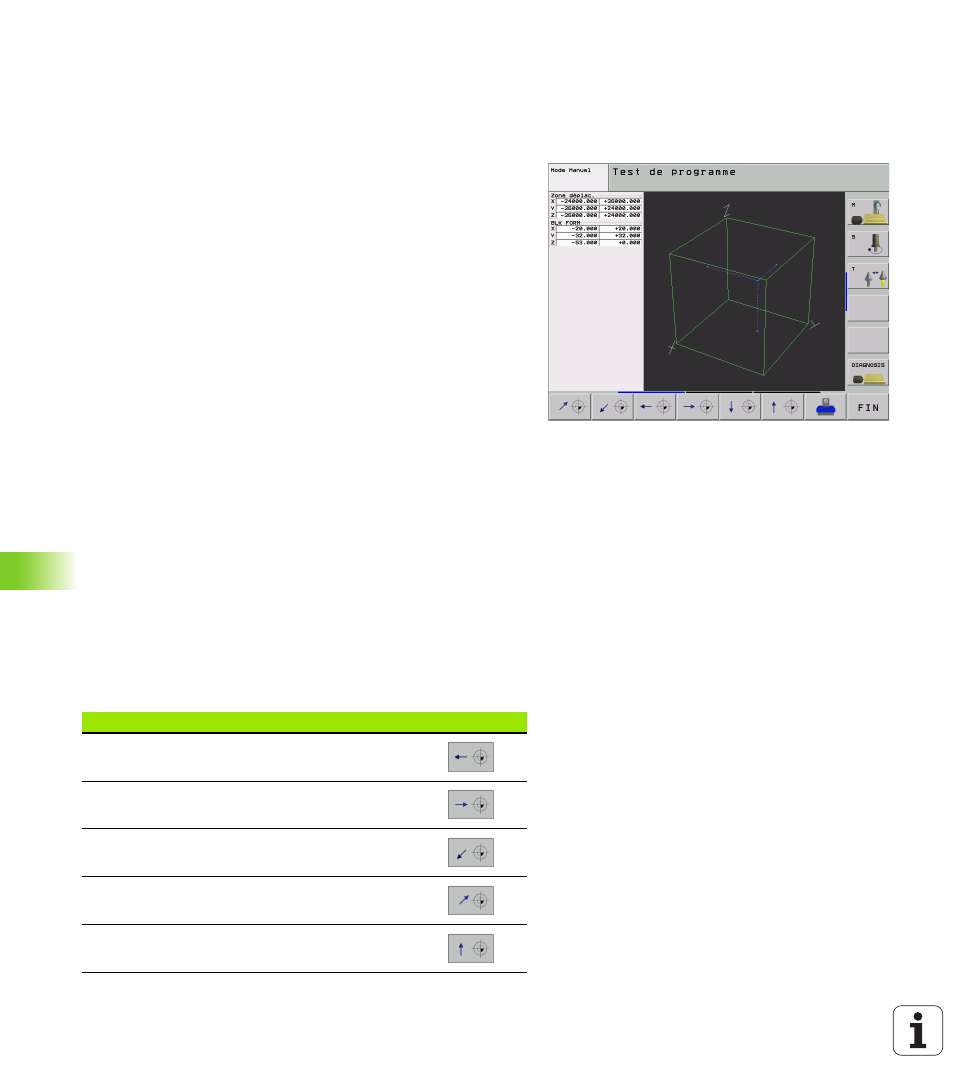

En mode Test de programme, vous pouvez contrôler graphiquement
la position de la pièce brute dans la zone de travail de la machine et
activer la surveillance de la zone de travail en mode Test de programme.

Pour la zone d'usinage, la TNC représente un parallélépipède dont les
dimensions sont indiquées dans le tableau Zone de déplacement
(couleur standard: vert). La TNC prélève dans les paramètres-machine
les cotes de la zone d'usinage pour la zone de déplacement active.
Dans la mesure où la zone de déplacement est définie dans le
système de référence de la machine, le point zéro du parallélépipède
coïncide avec le point zéro machine. Vous pouvez faire apparaître la
position du point zéro machine dans le parallélépipède en appuyant sur
la softkey M91 (2ème barre de softkeys) (couleur standard: blanc).

Un autre parallélépipède transparent représente la pièce brute dont les
dimensions sont indiquées dans le tableau BLK FORM (couleur standard:
bleu). La TNC prélève les dimensions dans la définition de la pièce
brute du programme sélectionné. Le parallélépipède de la pièce brute
définit le système de coordonnées de programmation dont le point
zéro est situé à l'intérieur du parallélépipède de la zone de déplacement.
Vous pouvez faire apparaître la position du point zéro actif à l'intérieur
de la zone de déplacement en appuyant sur la softkey „Afficher point
zéro pièce“ (2ème barre de softkeys).

L'endroit où se trouve la pièce brute à l'intérieur de la zone de travail
n'a normalement aucune répercussion sur le test du programme.
Toutefois, lorsque vous testez des programmes qui contiennent des
déplacements avec M91 ou M92, vous devez décaler „graphiquement“
la pièce brute de manière à ne pas endommager les contours. Pour
cela, utilisez les softkeys du tableau suivant.

Par ailleurs, vous pouvez également activer la surveillance de la zone
de travail pour le mode Test de programme si vous désirez tester le
programme avec le point de référence actuel et les zones de
déplacements actives (cf. tableau suivant, dernière ligne).

Fonction

Softkey

Décaler la pièce brute vers la gauche

Décaler la pièce brute vers la droite

Décaler la pièce brute vers l'avant

Décaler la pièce brute vers l'arrière

Décaler la pièce brute vers le haut
