388 8 Programmation: Cycles
8.8 Cy
cles d'usinag
e ligne à ligne

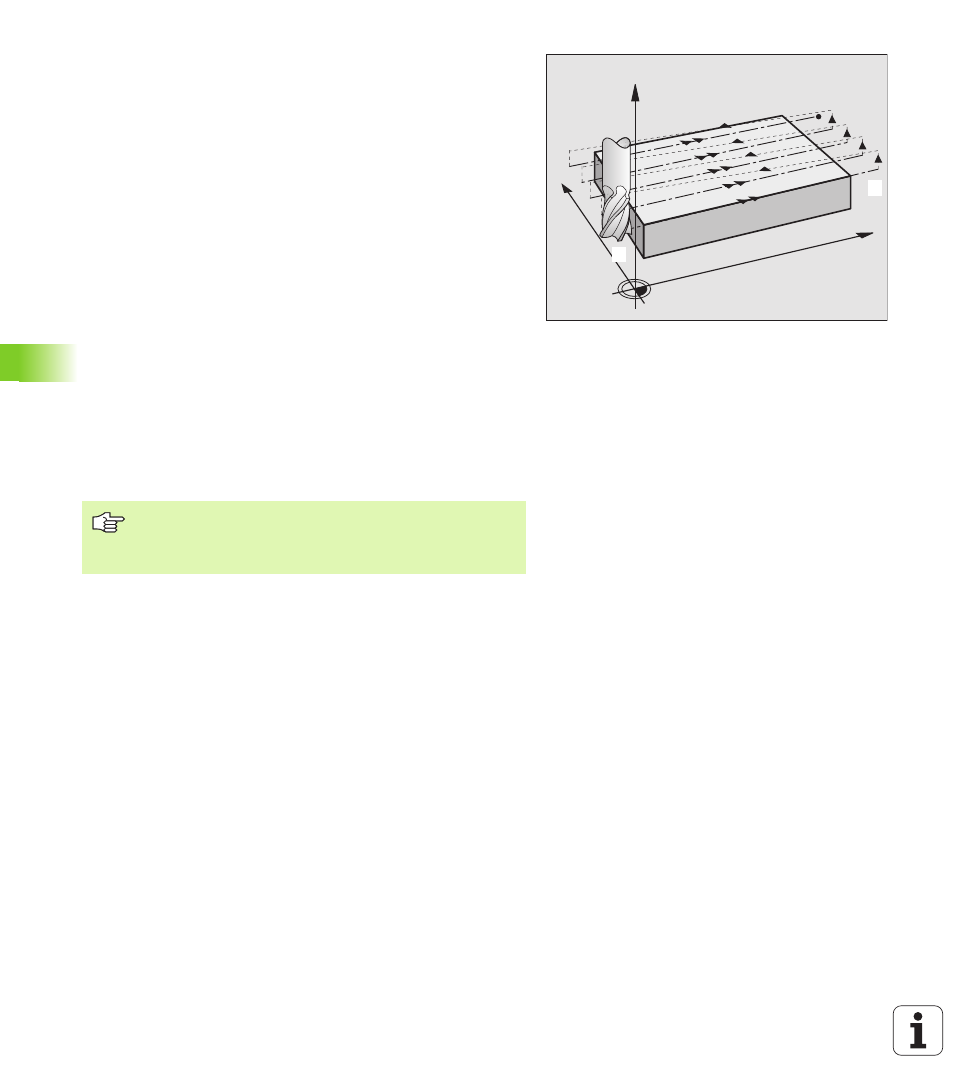

Stratégie Q389=2
3 L'outil se déplace ensuite suivant l'avance de fraisage programmée
jusqu'au point final
2 . Le point final est situé à l'extérieur de la
surface que la TNC calcule à partir du point initial, de la longueur,
de la longueur, de la distance d'approche latérale et du rayon
d'outil programmés
4 La TNC déplace l'outil dans l'axe de broche à la distance
d'approche au dessus de la profondeur de passe actuelle, puis le
rétracte directement et selon l'avance de prépositionnement au
point initial de la ligne suivante. La TNC calcule le décalage à partir
de la largeur programmée, du rayon d'outil et du facteur de
recouvrement de trajectoire max.
5 L'outil se déplace ensuite à nouveau à la profondeur de passe
actuelle, puis en direction du point final
2
6 Le processus ligne à ligne est répété jusqu'à ce que la surface
programmée soit entièrement usinée. A la fin de la dernière
trajectoire, la passe est exécutée à la profondeur d'usinage
suivante
7 Pour minimiser les courses inutiles, la surface est ensuite usinée
dans l'ordre chronologique inverse
8 Le processus est répété jusqu’à ce que toutes les passes soient
exécutées. Lors de la dernière passe, l'outil n'exécute que la
surépaisseur de finition et ce, selon l'avance de finition
9 Pour terminer, la TNC rétracte l'outil en avance rapide au saut de
bride
X
Y
Z
11
12
Remarques avant que vous ne programmiez
Introduire le saut de bride Q204 de manière à éviter toute
collision avec la pièce ou les matériels de bridage.
