376 8 Programmation: Cycles
8.7 Cy
cles SL (f
or
mule de cont
our)

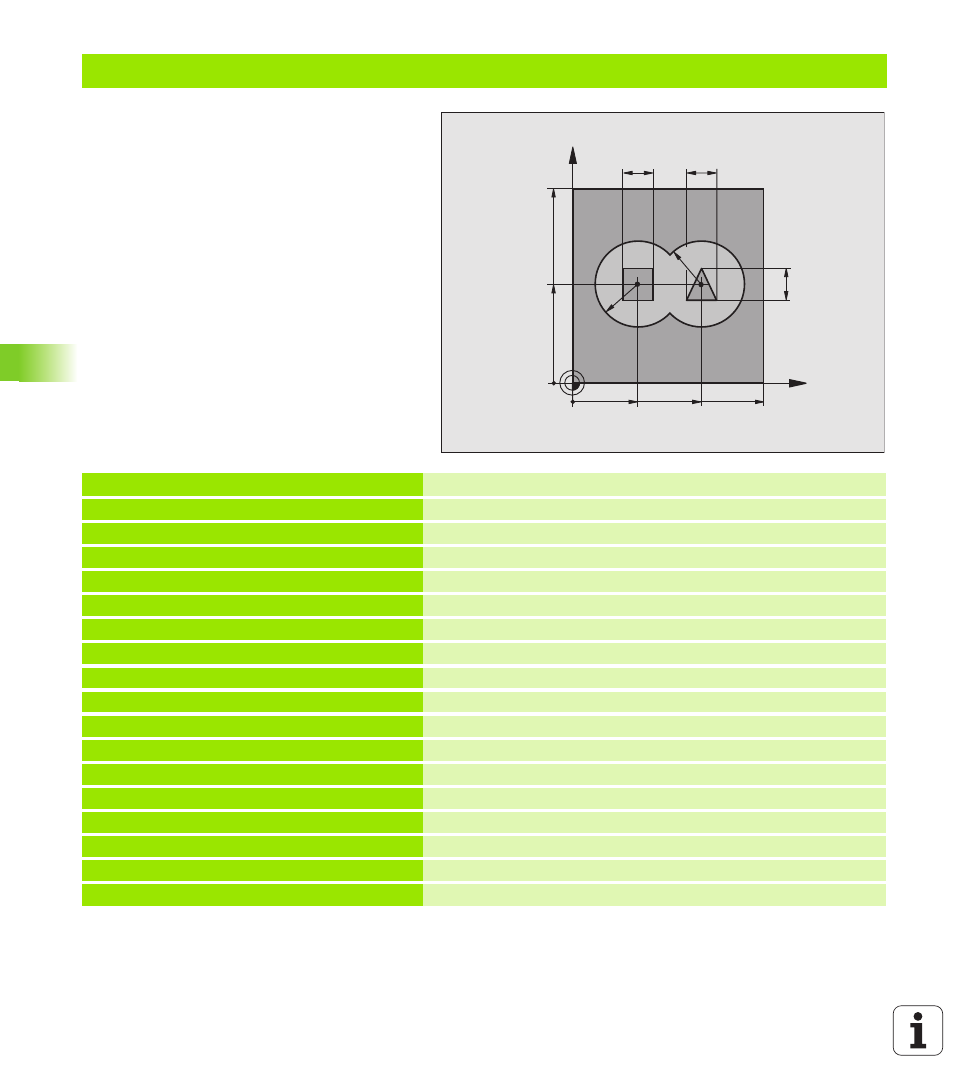

Exemple: Ebauche et finition de contours superposés avec formule de contour
%C21 G71 *
N10 G30 G17 X+0 Y+0 Z-40 * Définition de la pièce brute
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+2,5 * Définition de la fraise d'ébauche
N40 G99 T2 L+0 R+3 * Définition de la fraise de finition
N50 T1 G17 S2500 * Appel de la fraise d'ébauche
N60 G00 G40 G90 Z+250 * Dégager l'outil
N70 %:CNT: “MODEL“ * Définir le programme de définition du contour
N80 G120 DONNÉES DU CONTOUR Définir les paramètres généraux pour l’usinage
Q1=-20 ;PROFONDEUR DE FRAISAGE
Q2=1 ;FACTEUR RECOUVREMENT
Q3=+0.5 ;SURÉPAIS. LATÉRALE
Q4=+0.5 ;SURÉP. DE PROFONDEUR
Q5=+0 ;COORD. SURFACE PIÈCE
Q6=2 ;DISTANCE D'APPROCHE
Q7=+100 ;HAUTEUR DE SÉCURITÉ
Q8=0.1 ;RAYON D'ARRONDI
Q9=-1 ;SENS DE ROTATION
X
Y
35
50
100
100
16
16
R25
65
16
R25
