9.2 Sous-programmes

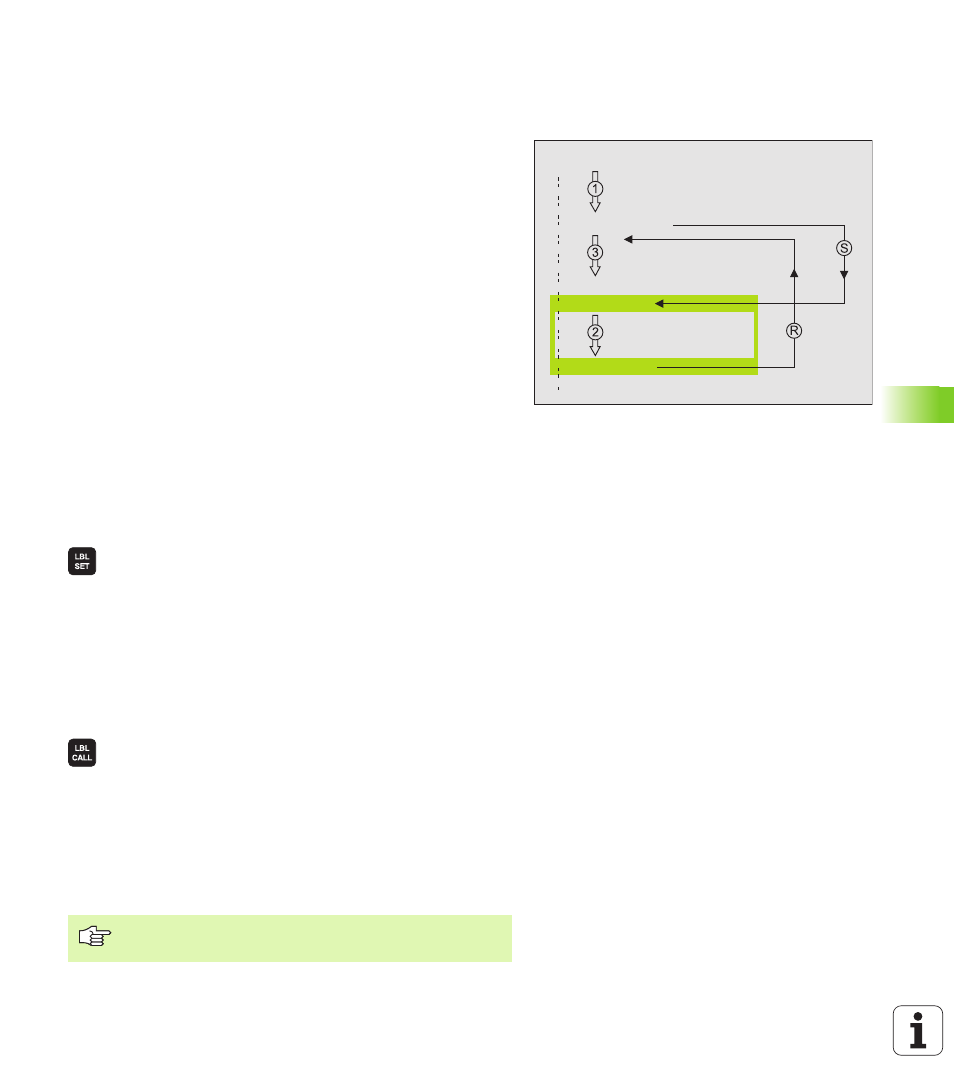

Processus
1 La TNC exécute le programme d'usinage jusqu'à l'appel d'un sous-
programme LN,0. n correspond à n'importe quel numéro de label
2 A partir de cet endroit, la TNC exécute le sous-programme appelé
jusqu'à sa fin G98 L0.
3 Puis, la TNC poursuit le programme d'usinage avec la séquence
suivant l'appel du sous-programme LN,0.
Remarques concernant la programmation
„ Un programme principal peut contenir jusqu’à 254 sous-
programmes
„ Vous pouvez appeler les sous-programmes dans n’importe quel
ordre et autant de fois que vous le désirez
„ Un sous-programme ne peut pas s’appeler lui-même
„ Programmer les sous-programmes à la fin du programme principal
(derrière la séquence avec M2 ou M30)
„ Si des sous-programmes sont situés dans le programme avant la
séquence avec M02 ou M30, ils seront exécutés au moins une fois
sans qu'il soit nécessaire de les appeler
Programmer un sous-programme
8 Marquer le début: Appuyer sur la touche LBL SET
8 Introduire le numéro du sous-programme, valider avec
la touche END. Si vous désirez utiliser des noms de
LABEL: Appuyer sur la touche “ pour commuter vers
l'introduction de texte
8 Marquer la fin: Appuyer sur la touche LBL SET et
introduire le numéro de label „0“
Appeler un sous-programme
8 Appeler un sous-programme: Appuyer sur la touche
LBL CALL
8 Numéro de label : Introduire le numéro de label du
sous-programme à appeler et valider avec la touche
ENT. Si vous désirez utiliser des noms de LABEL:
Appuyer sur la touche “ pour commuter vers
l'introduction de texte
8 Répétition REP : „Introduire ,0“, valider avec la touche
ENT
% ...
L1,0
G00 Z+100 M2
G98 L1 *
G98 L0 *
N99999 % ...
L0,0 n’est pas autorisé dans la mesure où il correspond à
l’appel de la fin d’un sous-programme.
