374 8 Programmation: Cycles
8.7 Cy
cles SL (f
or
mule de cont
our)
Programme de description de contour 1: Poche A
Programme de description de contour 2: Poche B

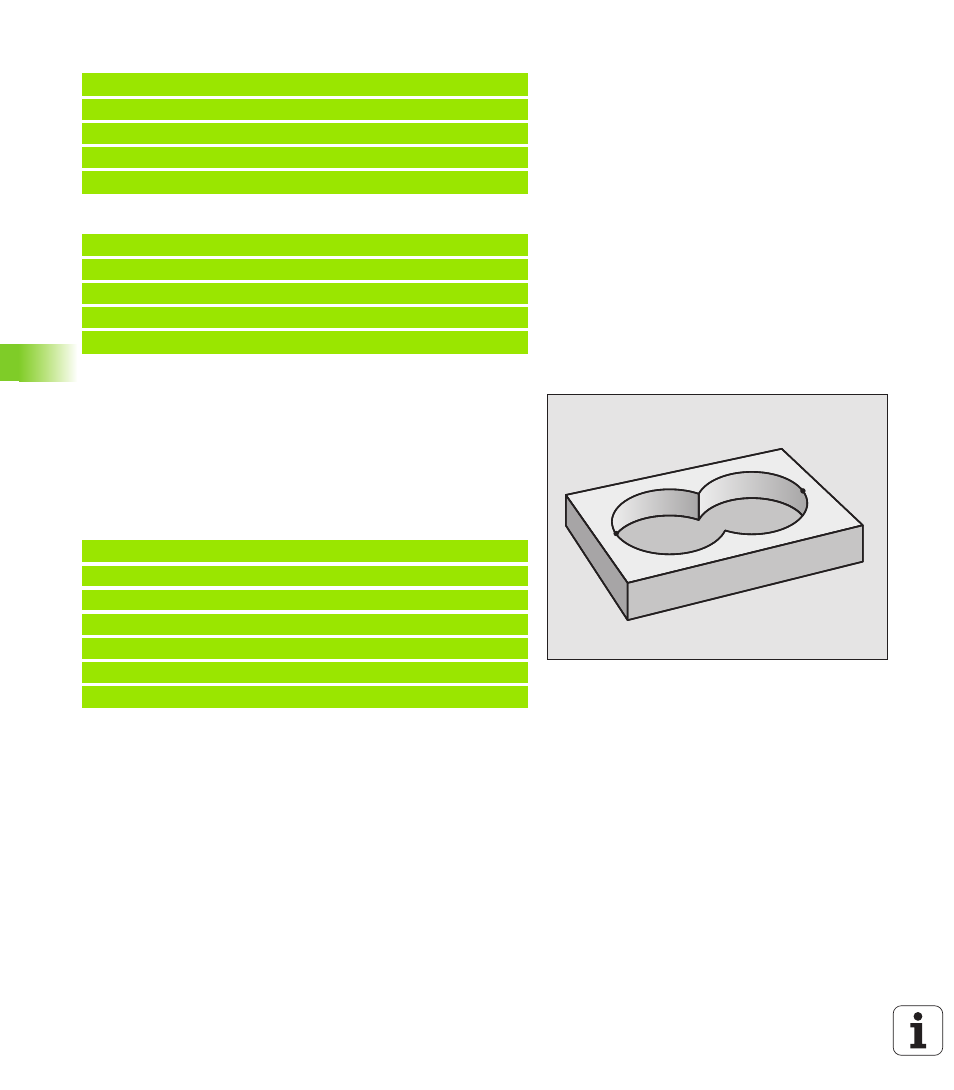

Surface „composée“
Les deux surfaces partielles A et B, y compris leur surface commune
de recouvrement, doivent être usinées:
„ Les surfaces A et B doivent être programmées sans correction de
rayon dans des programmes séparés
„ Dans la formule de contour, les surfaces A et B sont prises en
compte avec la fonction “réuni avec“
Programme de définition de contour:
%POCHE_A G71
N10 G01 X+10 Y+50 G40
N20 I+35 J+50
N30 G02 X+10 Y+50
N999999999 %POCHE_A G71
%POCHE_B G71
N10 G01 X+90 Y+50 G40
N20 I+65 J+50
N30 G02 X+90 Y+50
N999999999 %POCHE_B G71
A
B
N50 ...
N60 ...
N70 DECLARE CONTOUR QC1 = “POCHE_A.H“
N80 DECLARE CONTOUR QC2 = “POCHE_B.H“
N90 QC10 = QC1 | QC2
N100 ...
N110 ...
