SURFACAGE (cycle G232)
Le cycle G232 vous permet d'exécuter le surfaçage d'une surface
plane en plusieurs passes et en tenant compte d'une surépaisseur de
finition. Pour cela, vous disposez de trois stratégies d'usinage:
„ Stratégie Q389=0: Usinage en méandres, passe latérale à
l'extérieur de la surface à usiner
„ Stratégie Q389=1: Usinage en méandres, passe latérale à
l'intérieur de la surface à usiner
„ Stratégie Q389=2: Usinage ligne à ligne, retrait et passe latérale
selon l'avance de positionnement
1 La TNC positionne l'outil en avance rapide, à partir de la position
actuelle jusqu’au point initial et en fonction de la logique de
positionnement
1 : Si la position actuelle dans l'axe de broche est
supérieure au saut de bride, la TNC déplace l'outil tout d'abord
dans le plan d'usinage, puis dans l'axe de broche, ou sinon, tout
d'abord au saut de bride, puis dans le plan d'usinage. Le point initial
dans le plan d'usinage est situé près de la pièce tout en étant
décalé de la valeur du rayon d'outil et de la distance d'approche
latérale
2 Pour terminer, l'outil se déplace dans l'axe de broche, selon
l'avance de positionnement, jusqu’à la première profondeur de
passe calculée par la TNC

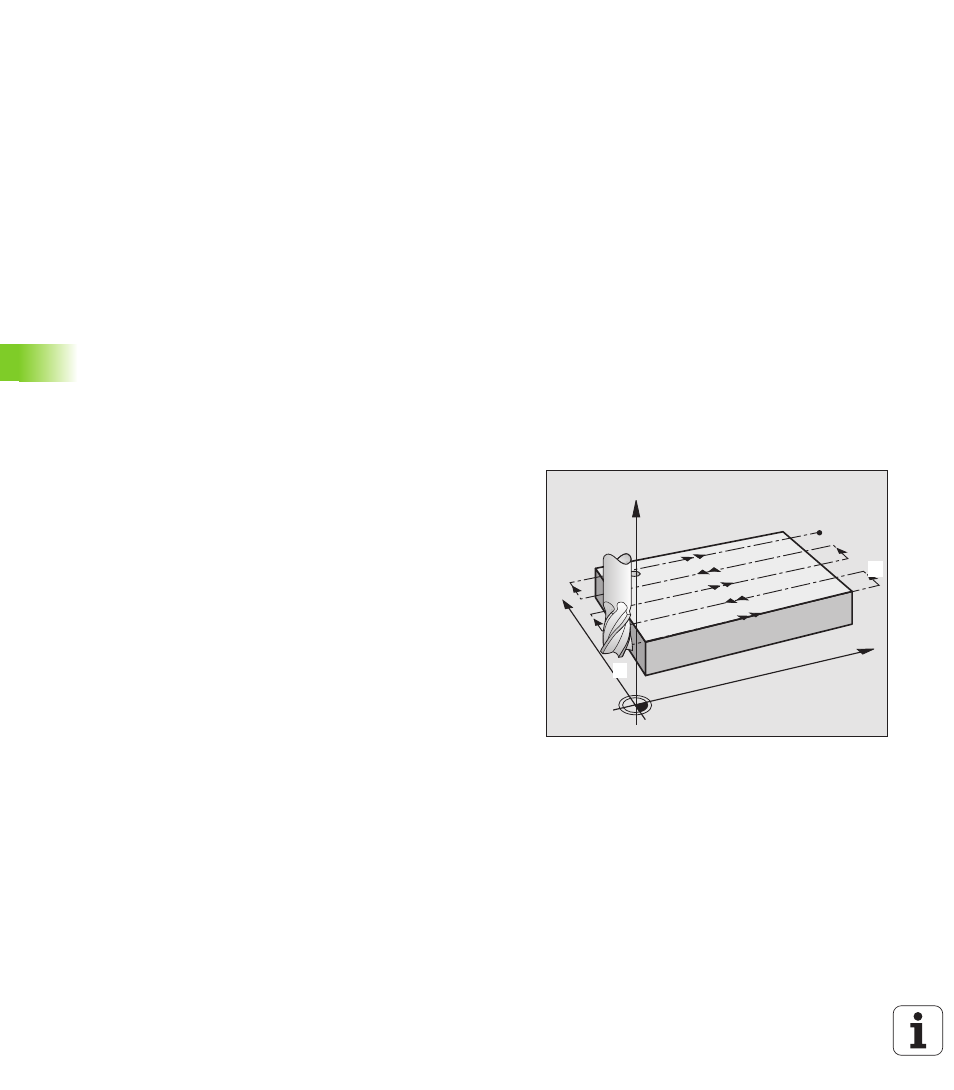

Stratégie Q389=0
3 L'outil se déplace ensuite suivant l'avance de fraisage
programmée jusqu'au point final
2 . Le point final est situé à
l'extérieur de la surface que la TNC calcule à partir du point initial,
de la longueur, de la distance d'approche latérale et du rayon
d'outil programmés
4 La TNC décale l'outil selon l'avance de positionnement,
transversalement sur le point initial de la ligne suivante; la TNC
calcule le décalage à partir de la largeur programmée, du rayon
d'outil et du facteur de recouvrement max.
5 L'outil est ensuite rétracté vers le point initial 1
6 Le processus est répété jusqu'à ce que la surface programmée
soit entièrement usinée. A la fin de la dernière trajectoire, la passe
est exécutée à la profondeur d'usinage suivante
7 Pour minimiser les courses inutiles, la surface est ensuite usinée
dans l'ordre chronologique inverse
8 Le processus est répété jusqu’à ce que toutes les passes soient
exécutées. Lors de la dernière passe, l'outil n'exécute que la
surépaisseur de finition et ce, selon l'avance de finition
9 Pour terminer, la TNC rétracte l'outil en avance rapide au saut de
bride
X
Y
Z
11
12
