170 5 Programmation: Outils
5.5 T
ra
v
ailler a
v
e
c les tableaux des données de coupe
Procédure du travail avec calcul automatique de
la vitesse de rotation/de l'avance
1 Si ce n'est pas encore fait, introduire la matière de la pièce dans le
fichier WMAT.TAB
2 Si ce n'est pas encore fait, introduire la matière de coupe dans le
fichier TMAT.TAB
3 Si ce n'est pas encore fait, Introduire dans le tableau d'outils toutes
les données d'outils nécessaires au calcul des données de coupe:
„ Rayon d'outil
„ Nombre de dents
„ Type d'outil
„ Matière de coupe de l'outil
„ Tableau de coupe correspondant à l'outil
4 Si ce n'est pas encore fait, introduire les données de coupe dans
un tableau de données de coupe au choix (fichier CDT)
5 Mode Test: Activer le tableau d'outils dans lequel la TNC doit
prélever les données de l'outil (état S)
6 Dans le programme CN: Définir la matière de la pièce avec la
softkey WMAT
7 Dans le programme CN: Par softkey, laisser calculer
automatiquement la vitesse de rotation broche et l'avance dans la
séquence TOOL CALL
Modifier la structure des tableaux
Pour la TNC, les tableaux de données de coupe correspondent à ce
qu'on appelle des „tableaux pouvant être librement définis“. L'éditeur
de structure vous permet de modifier le format des tableaux pouvant
être librement définis.
Appeler l'éditeur de structure
Appuyez sur la softkey EDITER FORMAT (2ème niveau de softkeys).

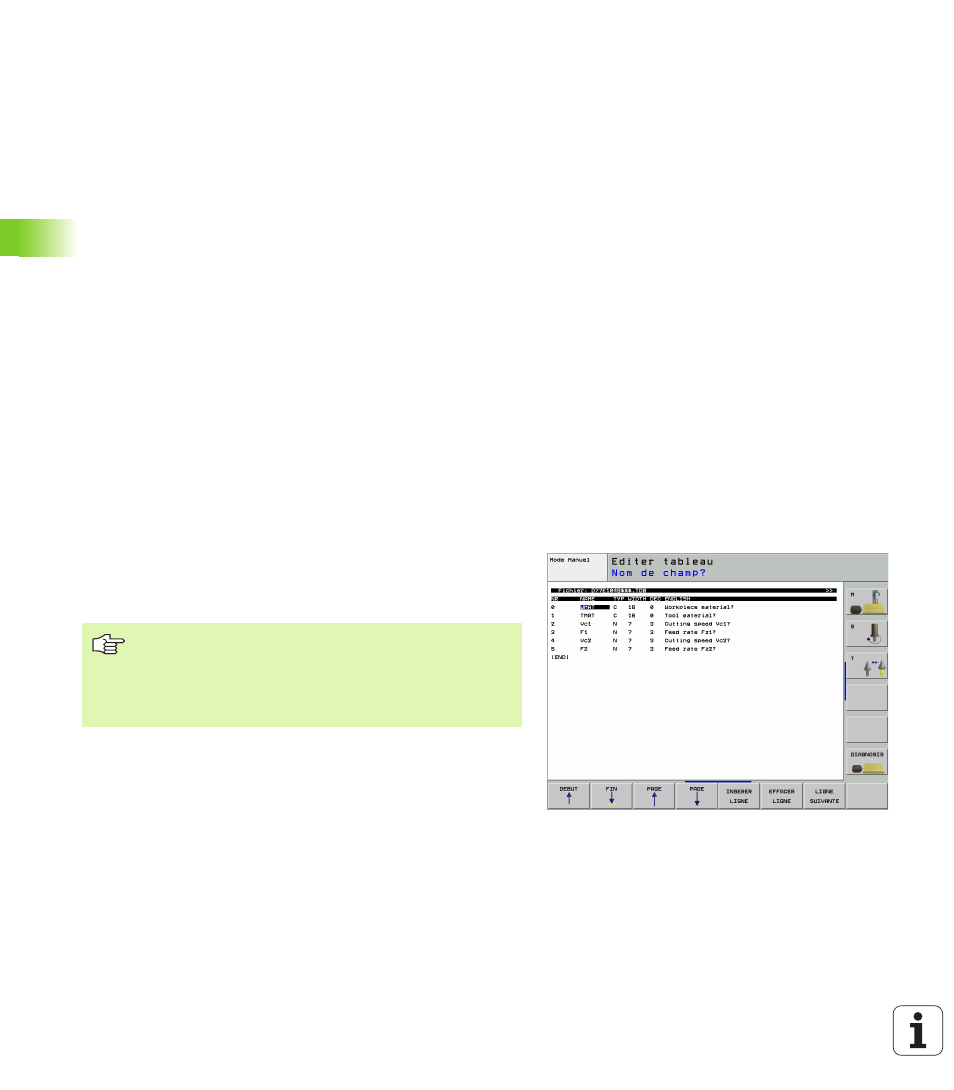

La TNC ouvre la fenêtre de l'éditeur (cf. fig. de droite) représentant la
structure des tableaux „avec rotation de 90°“. Une ligne de la fenêtre
de l'éditeur définit une colonne du tableau correspondant. Signification
de l'instruction de structure (ligne d'en-tête): cf. tableau ci-contre.
La TNC peut traiter jusqu'à 200 caractères par ligne et
jusqu'à 30 colonnes.
Si vous désirez rajouter après-coup une colonne dans un
tableau existant, la TNC ne décale pas automatiquement
les valeurs déjà inscrites.
