iTNC 530 HEIDENHAIN 227
7.
5 F
onctions auxiliair
es pour les ax
es r
o
tatifs
Correction automatique de la géométrie de la
machine lors de l'usinage avec axes inclinés
M114 (option du logiciel 2)
Comportement standard
La TNC déplace l'outil jusqu'aux positions définies dans le programme
d'usinage. Dans le programme, si la position d'un axe incliné est
modifiée, le post-processeur doit calculer le décalage qui en résulte
sur les axes linéaires et réaliser le déplacement dans une séquence de
positionnement. Dans la mesure où la géométrie de la machine joue
également ici un rôle, le programme CN doit être calculé séparément
pour chaque machine.

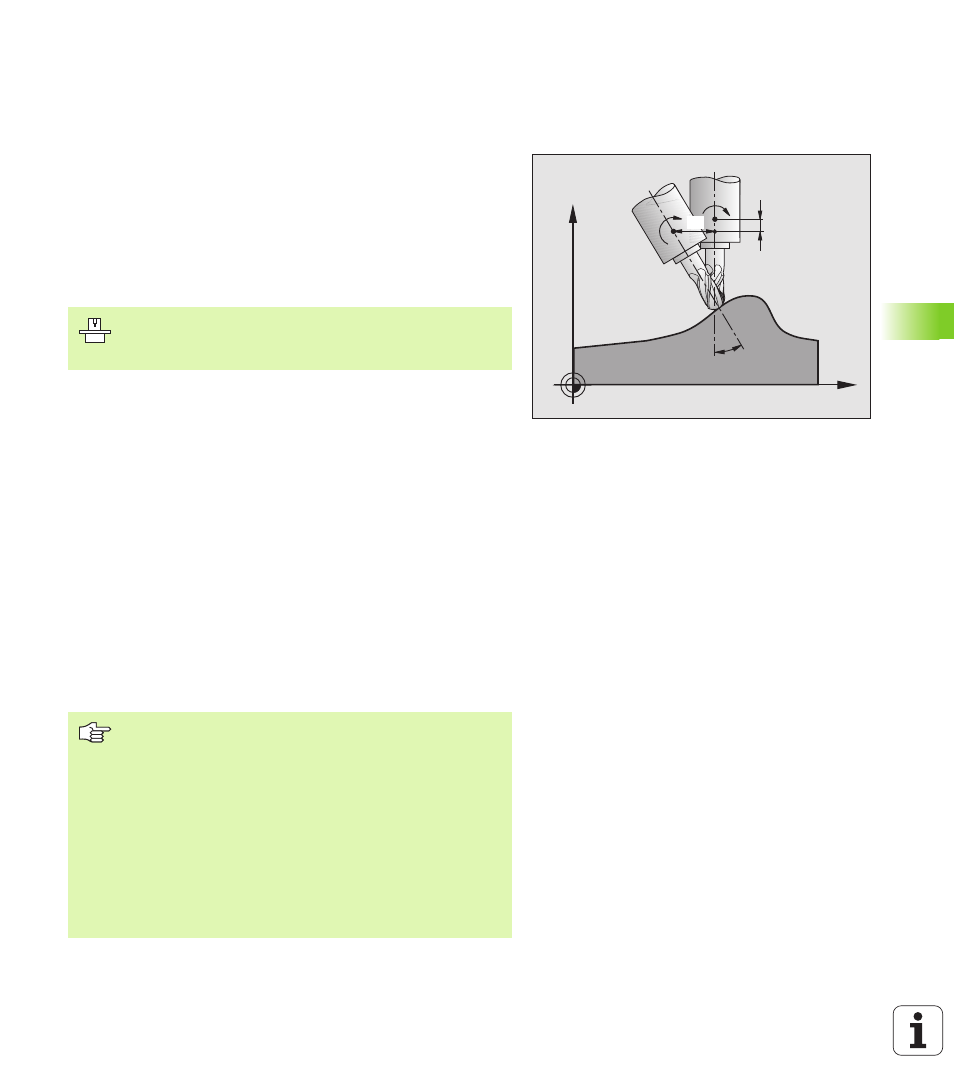

Comportement avec M114
Si la position d'un axe incliné commandé est modifiée dans le
programme, la TNC compense automatiquement le décalage de l'outil
avec une correction linéaire 3D. Dans la mesure où la géométrie de la
machine est définie dans les paramètres-machine, la TNC compense
également automatiquement les décalages spécifiques à la machine.
Les programmes ne doivent être calculés par le post-processeur
qu'une seule fois, même s'ils doivent être exécutés sur différentes
machines équipées de TNC.
Si votre machine ne possède pas d'axes inclinés commandés
(inclinaison manuelle de la tête; tête positionnée par l'automate), vous
pouvez introduire derrière M114 la position adéquate d'inclinaison de
la tête (ex. M114 B+45, paramètre Q autorisé).
La correction de rayon doit être prise en compte par le système CAO
ou par le post-processeur. Une correction de rayon programmée G41/
G42 entraîne l'apparition d'un message d'erreur.
Si la correction d’outil linéaire est réalisée par la TNC, l’avance
programmée se réfère à la pointe de l’outil, ou sinon, au point de
référence de l’outil.
La géométrie de la machine doit être définie par le
constructeur de la machine dans le paramètre-machine
7510 et les suivants.
Si votre machine est équipée d’une tête pivotante
commandée, vous pouvez interrompre l'exécution du
programme et modifier la position de l'axe incliné (par
exemple, à l'aide de la manivelle).
Avec la fonction AMORCE SEQUENCE N, vous pouvez
poursuivre le programme d'usinage à l'endroit où il a été
interrompu. Lorsque M114 est activée, la TNC prend en
compte automatiquement la nouvelle position de l'axe
incliné.
Pour modifier la position de l'axe incliné avec la manivelle
pendant l'exécution du programme, utilisez M118 en
liaison avec M128.
X
Z
dB
dz dx
B
B
