iTNC 530 HEIDENHAIN 183
6.4 Cont
our
nag
e
s – Coor
données car
tésiennes

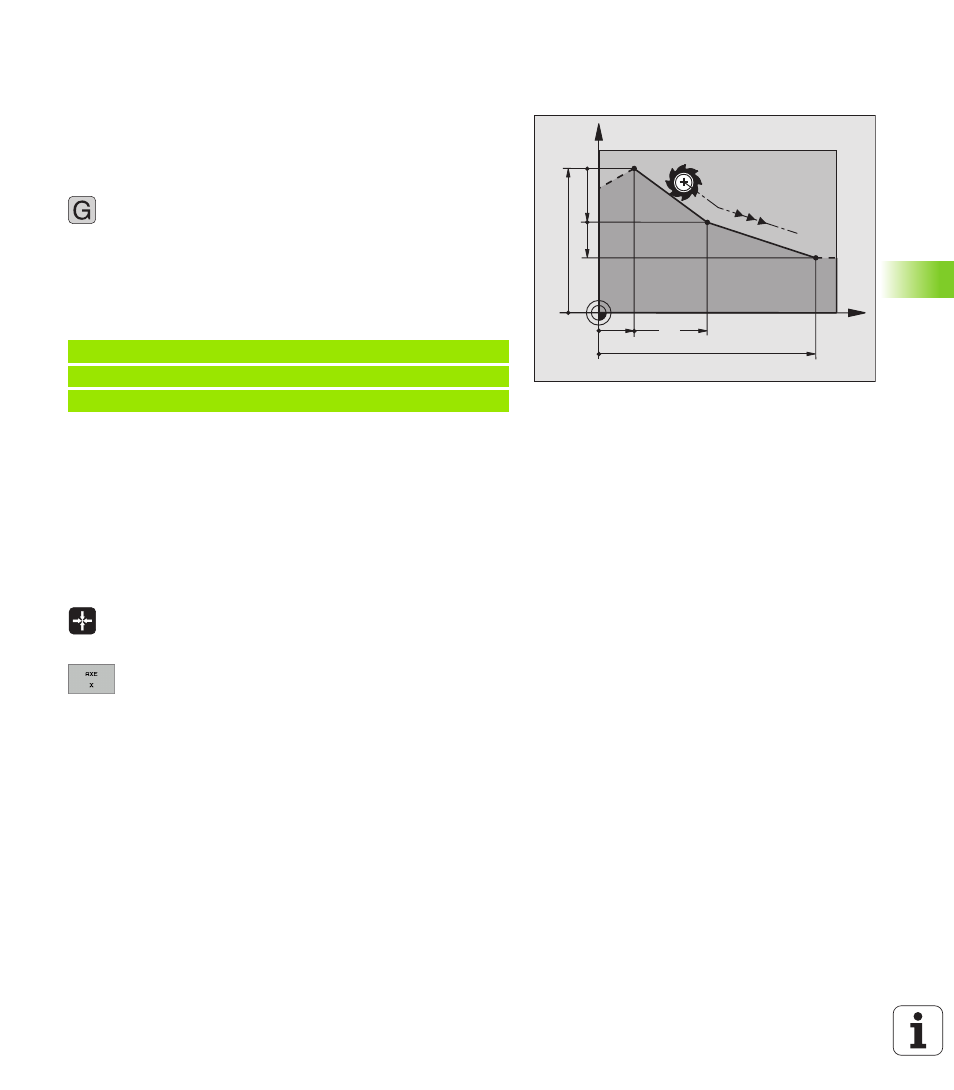

Droite en avance rapide G00
Droite en avance d'usinage G01 F. . .
La TNC déplace l'outil sur une droite allant de sa position actuelle
jusqu'au point final de la droite. Le point initial correspond au point final
de la séquence précédente.
DIN/ISO
8 Coordonnées du point final de la droite
Si nécessaire:
8 Correction de rayon G40/G41/G42
8 Avance F
8 Fonction auxiliaire M
Exemple de séquences CN
Prise en compte de la position effective
Avec la fonction Prise en compte de position effective, vous pouvez
valider dans une séquence n'importe quelle position sur un axe:
8 Déplacez l'outil en mode Manuel jusqu'à la position qui doit être
prise en compte
8 Commutez l'affichage de l'écran sur Mémorisation/édition de
programme
8 Sélectionnez la séquence du programme dans laquelle vous désirez
prendre en compte une position d'axe
8 Sélectionner la fonction Prise en compte de la position
effective: Dans la barre de softkeys, la TNC affiche les
axes dont vous pouvez valider les positions
8 Sélectionner l'axe, par ex. X: La TNC inscrit dans le
champ d'introduction actif la position actuelle de l'axe
sélectionné
N70 G01 G41 X+10 Y+40 F200 M3 *
N80 G91 X+20 Y-15 *
N90 G90 X+60 G91 Y-10 *
X
Y
60
15
40
10
10
20
