178 6 Programmation: Programmer les contours
6.3 Appr
oc
he et sor
tie du cont
our
6.3 Approche et sortie du contour
Point initial et point final
Partant du point initial, l'outil aborde le premier point de contour.
Conditions requises pour le point initial:
„ doit être programmé sans correction de rayon
„ doit être abordé sans risque de collision
„ doit être proche du premier point du contour
Exemple

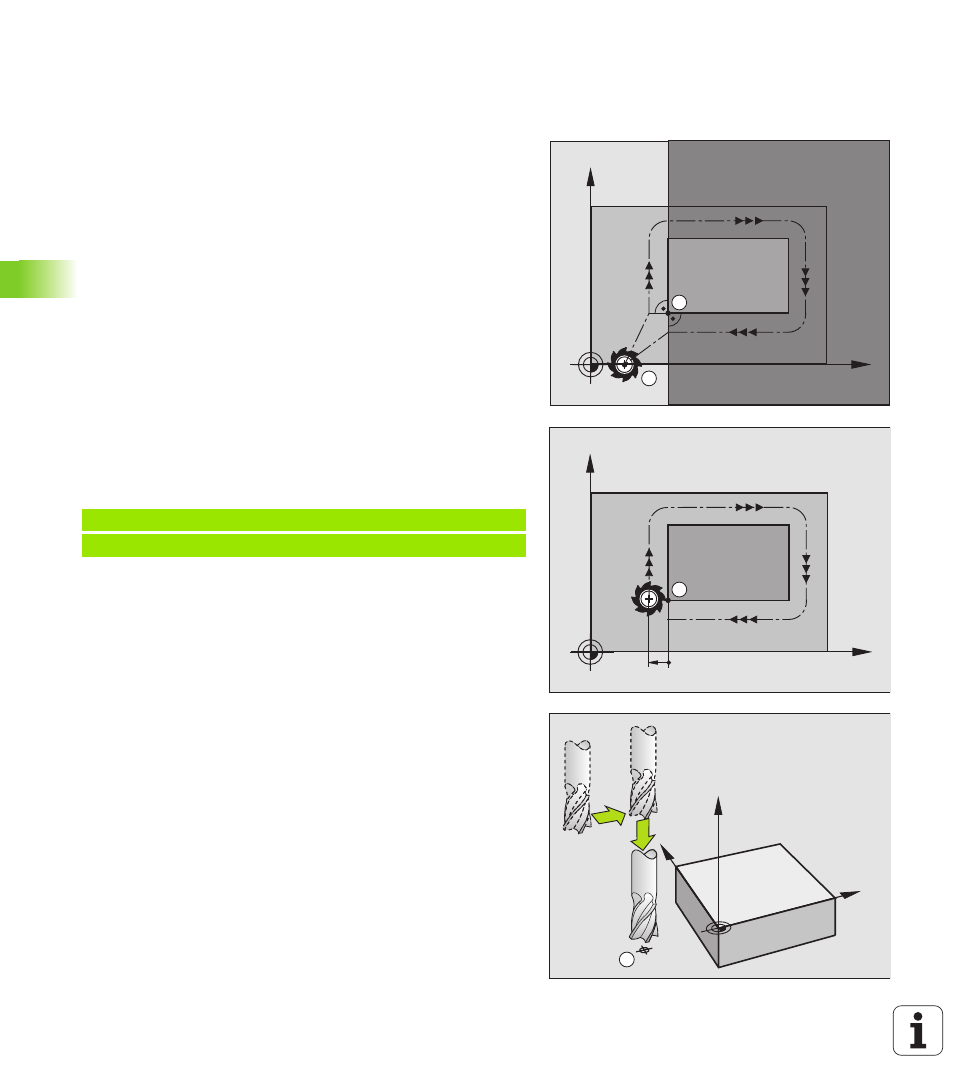

Fig. en haut et à droite: Si vous définissez le point initial dans la zone
gris foncé, le contour sera endommagé lors de l'approche du premier
point du contour.
Premier point du contour
Programmez une correction de rayon pour le déplacement d'outil sur
le premier point du contour.
Aborder le point initial dans l'axe de broche
Lors de l'approche du point initial, l'outil dans l'axe de broche doit se
déplacer à la profondeur d'usinage. En cas de risque de collision,
aborder séparément le point initial dans l'axe de broche.
Exemple de séquences CN
N30 G00 G40 X+20 Y+30 *
N40 Z-10 *
X
Y
S
A
X
Y
A
G41
Y
X
Z
S
