Faire pivoter la représentation 3D et l'agrandir/la diminuer
8 Commuter la barre de softkeys jusqu'à ce qu'apparaisse la softkey
correspondant aux fonctions destinées faire pivoter et à agrandir/
diminuer la pièce
8 Sélectionner les fonctions pour faire pivoter et
agrandir/diminuer la pièce:
Faire apparaître le cadre du contour de la pièce brute ou le
supprimer
8 Commuter la barre de softkeys jusqu'à ce qu'apparaisse la softkey
correspondant aux fonctions destinées faire pivoter et à agrandir/
diminuer la pièce
8 Sélectionner les fonctions pour faire pivoter et
agrandir/diminuer la pièce:
8 Faire apparaître le cadre pour la BLK-FORM: Sur la
softkey, mettre la surbrillance sur AFFICHE
8 Faire disparaître le cadre pour la BLK-FORM: Sur la
softkey, mettre la surbrillance sur OMETTRE

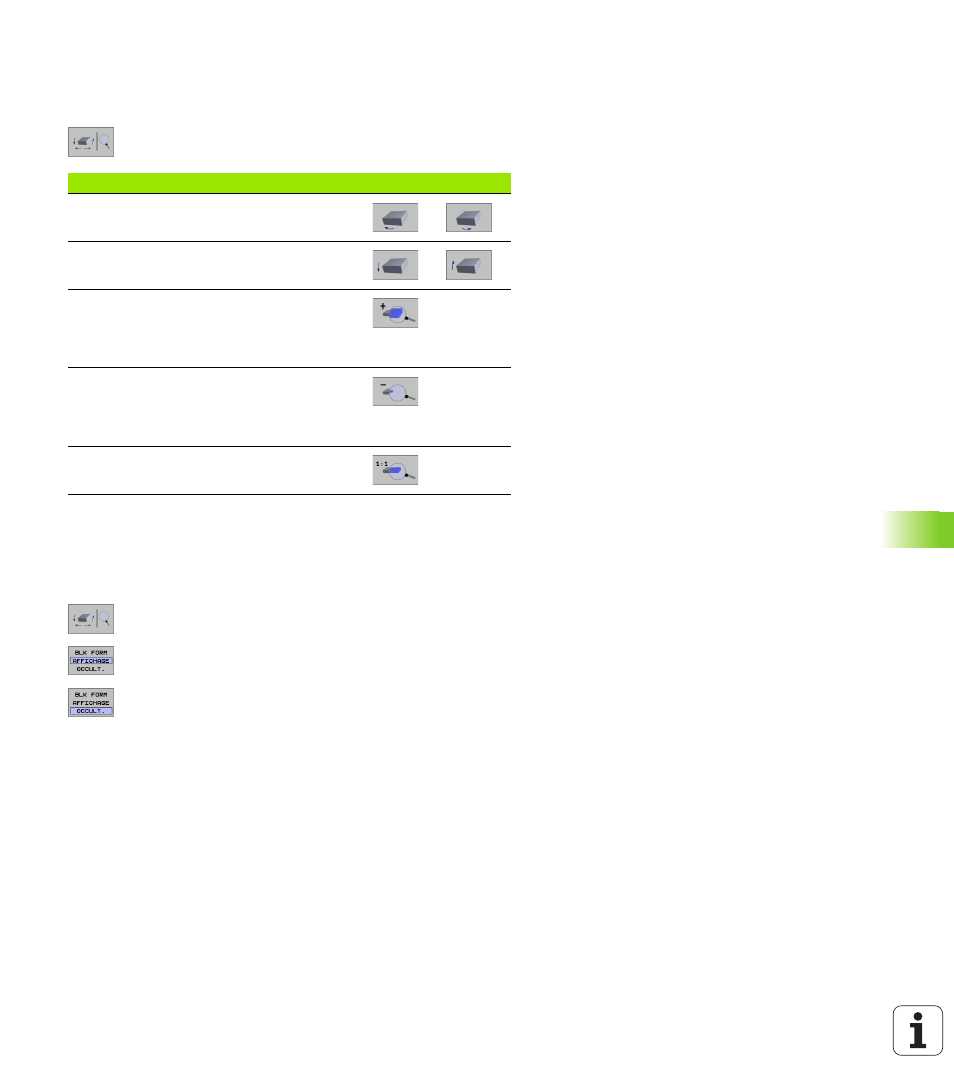

Fonction Softkeys
Faire pivoter verticalement la
représentation par pas de 5°
Faire basculer horizontalement la
représentation par pas de 5°
Agrandir pas à pas la représentation. Si la
représentation a été agrandie, la TNC
affiche la lettre Z dans le pied de page de la
fenêtre graphique.
Diminuer pas à pas la représentation . Si la
représentation a été diminuée, la TNC
affiche la lettre Z dans le pied de page de la
fenêtre graphique.
Redimensionner la représentation à la
grandeur à laquelle elle a été programmée
