iTNC 530 HEIDENHAIN 103
4.4 Ouv
e
rt
ur
e et intr
oduction de pr
ogr
ammes
4.4 Ouverture et introduction de
programmes
Structure d'un programme CN en format
DIN/ISO
Un programme d’usinage est constitué d’une série de séquences de

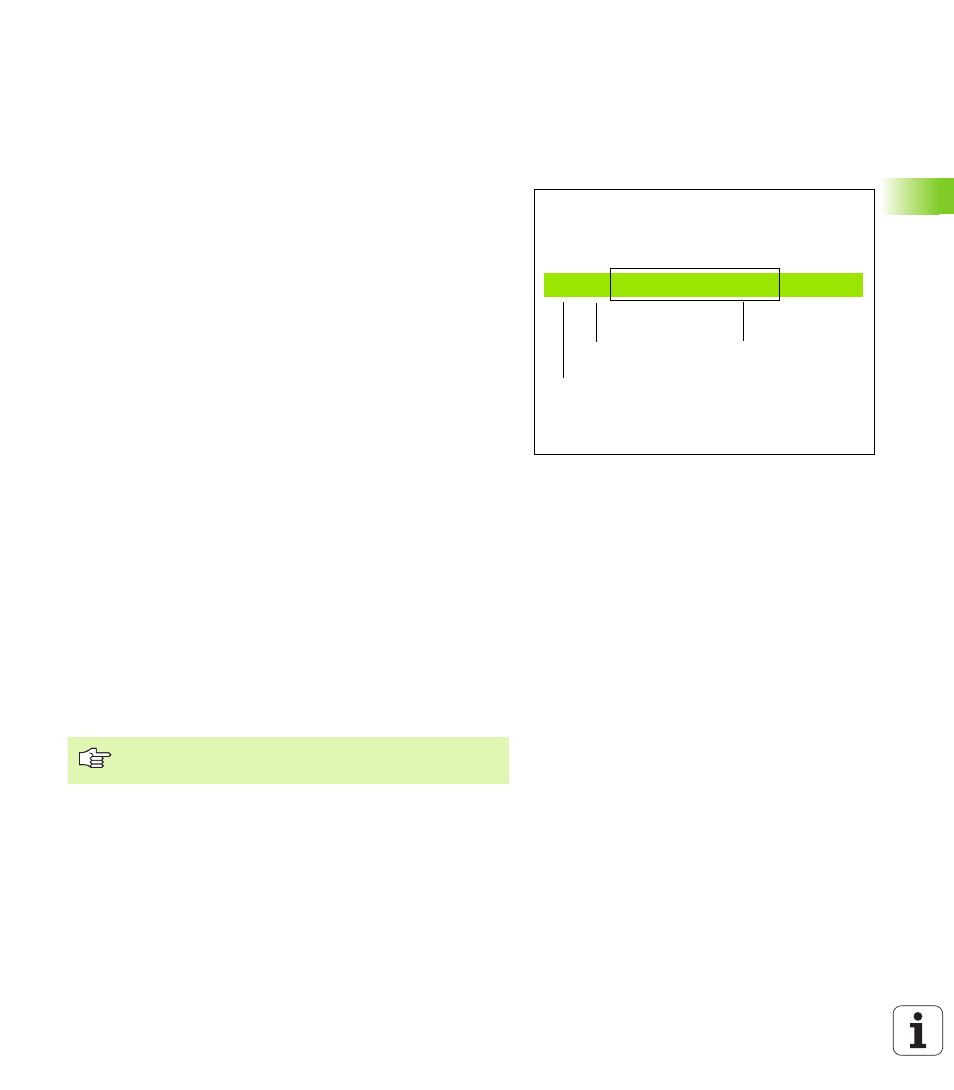

programme. La figure de droite indique les éléments d’une séquence.
La TNC numérote automatiquement les séquences d’un programme
d’usinage en fonction de PM7220. MP7220 définit le pas de
numérotation des séquences.
La première séquence d'un programme comporte %, le nom du
programme et l'unité de mesure définie (G70/G71).
Les séquences suivantes renferment les informations concernant:
„ la pièce brute
„ les définitions et appels d'outils
„ les avances et vitesses de rotation
„ les déplacements de contournage, cycles et autres fonctions
La dernière séquence d'un programme comporte N99999999 %, le
nom du programme et l'unité de mesure définie (G70/G71).
Définir la pièce brute: G30/G31
Immédiatement après avoir ouvert un nouveau programme, vous
définissez une pièce parallélépipédique non usinée. La TNC a besoin
de cette définition pour effectuer les simulations graphiques. Les
faces du parallélépipède ne doivent pas avoir une longueur dépassant
100 000 mm. Elles sont parallèles aux axes X, Y et Z. La pièce brute
est définie par deux de ses coins:
„ Point MIN G30: la plus petite coordonnée X,Y et Z du
parallélépipède; à programmer en valeurs absolues
„ Point MAX G31: la plus grande coordonnée X, Y et Z du
parallélépipède; à programmer en valeurs absolues ou
incrémentales (avec G91)
N10 G00 G40 X+10 Y+5 F100 M3
Numéro de
séquence
Fonction de
contournage Mots
Séquence
La définition de la pièce brute n'est indispensable que si
vous désirez tester graphiquement le programme!
