9 Programmation: Fonctions spéciales
9.1 La f
onction PLANE: Inclinaison du plan d'usinag
e (option de logiciel 1)
Définir la fonction PLANE
8
Si nécessaire, commuter la barre de softkeys
8
Sélectionner les fonctions spéciales de la TNC:
Appuyer sur la softkey FONCTION TNC SPÉCIALE
8
Sélectionner la fonction PLANE: Appuyer sur la softkey
INCLINAISON PLAN D'USINAGE: La TNC affiche
dans la barre de softkeys les possibilités de définition
disponibles
Sélectionner la fonction lorsque l'animation est active
8
Activer l'animation: Mettre la softkey SÉLECTION ANIMATION
ACT./DÉSACT. sur ACT
8
Lancer l'animation pour les différentes possibilités de définition:
Appuyer sur l'une des softkeys disponibles; la TNC met dans une
autre couleur la softkey actionnée et lance l'animation
correspondante
8
Pour valider la fonction active en cours: Appuyer sur la touche ENT
ou sur la softkey de la fonction active: La TNC poursuit le dialogue
et demande les paramètres nécessaires
Sélectionner la fonction lorsque l'animation est inactive
8
Sélectionner directement par softkey la fonction désirée: La TNC
poursuit le dialogue et demande les paramètres nécessaires

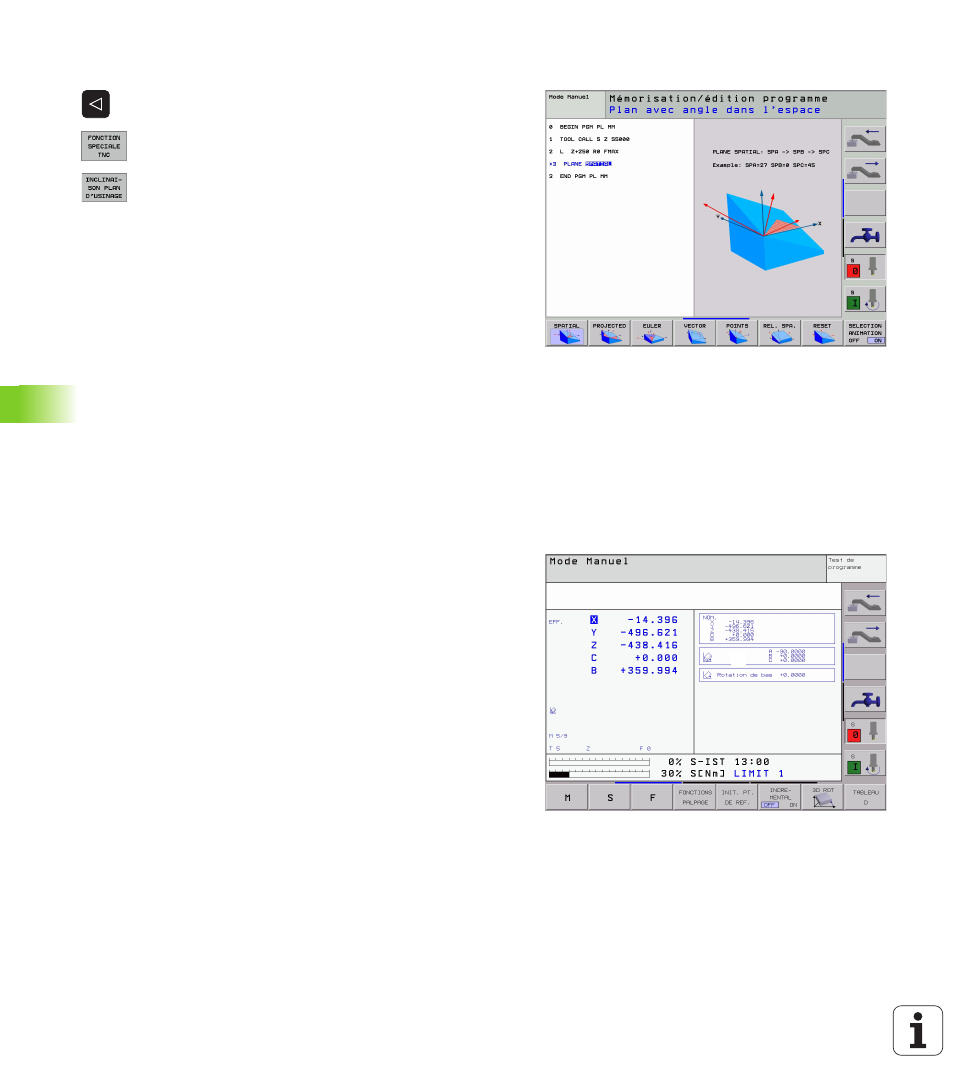

Affichage de positions
Dès qu'une fonction PLANE est activée, la TNC affiche l'angle dans
l'espace calculé dans l'affichage d'état supplémentaire (cf.
1
, figure de
droite, au centre). Quelle que soit la fonction PLANE utilisée, la TNC en
revient toujours de manière au calcul de l'angle dans l'espace.
11
