122 4 Programmation: Principes de base, gestionnaire de fichiers, outils de programmation, gestionnaire de palettes
4.6 Gr
aphisme de pr
ogr
a
mmation

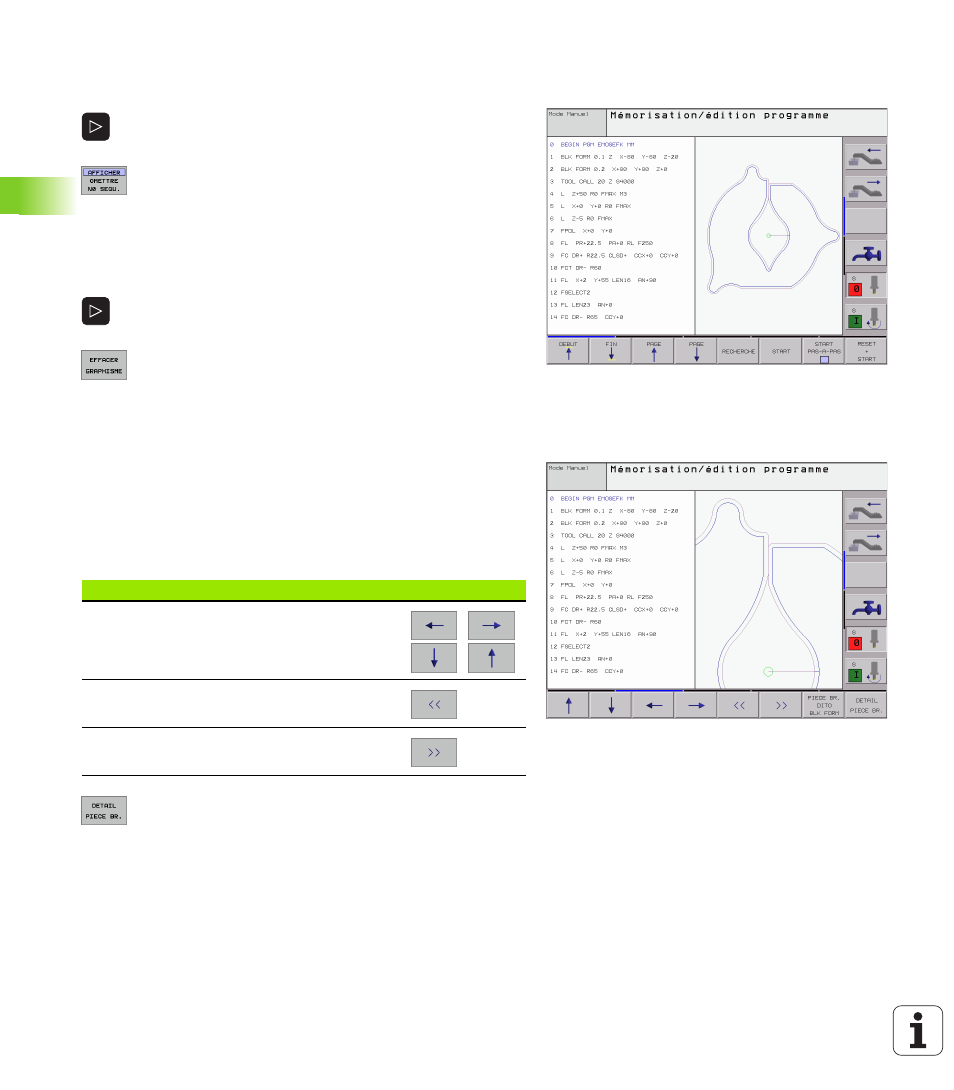

Faire apparaître ou non les numéros de
séquence
8 Commuter la barre de softkeys: Cf. fig. en haut et à
droite
8 Afficher les numéros de séquence: Mettre la softkey
AFFICHER OMETTRE NO SEQU. sur AFFICHER
8 Occulter les numéros de séquence: Mettre la softkey
AFFICHER OMETTRE NO SEQU. sur OMETTRE
Effacer le graphisme
8 Commuter la barre de softkeys: Cf. fig. en haut et à
droite
8 Effacer le graphisme: Appuyer sur la softkey
EFFACER GRAPHISME.
Agrandissement ou réduction de la projection
Vous pouvez vous-même définir la projection d’un graphisme.
Sélectionner avec un cadre la projection pour l’agrandissement ou la
réduction.
8 Sélectionner la barre de softkeys pour l’agrandissement/réduction
de la projection (deuxième barre, cf. figure de droite, au centre)
Vous disposez des fonctions suivantes:
8 Avec la softkey DETAIL PIECE BRUTE, valider la zone
sélectionnée
La softkey PIECE BR. DITO BLK FORM vous permet de rétablir la
projection d'origine.
Fonction Softkey
Afficher le cadre et le décaler. Pour décaler,
maintenir enfoncée la softkey adéquate
Diminuer le cadre – pour réduire, maintenir
softkey enfoncée
Agrandir le cadre – pour agrandir, maintenir
softkey enfoncée
