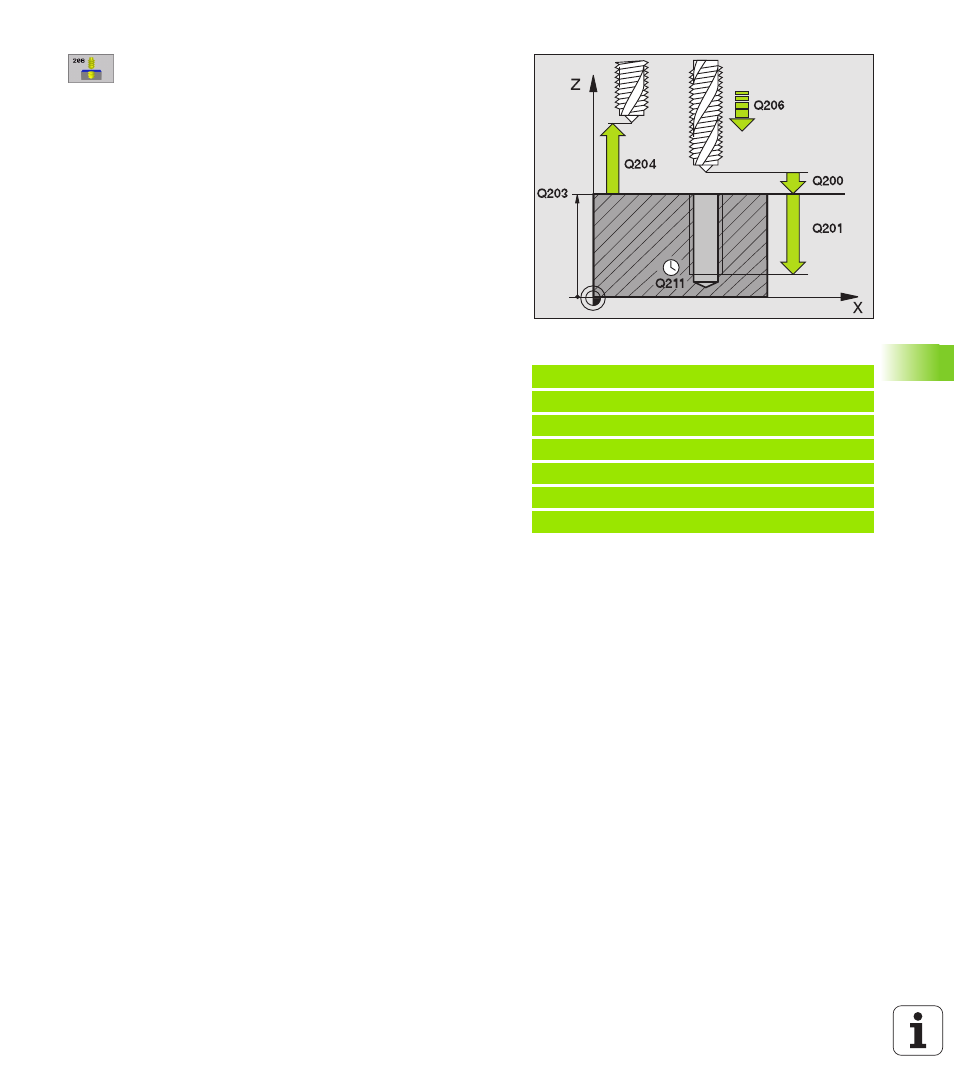

Distance d'approche
Q200 (en incrémental): Distance
entre la pointe de l'outil (position initiale) et la surface
de la pièce; valeur de référence: 4x pas de vis
8
Profondeur de perçage
Q201 (longueur du filet, en
incrémental): Distance entre la surface de la pièce et
la fin du filet
8
Avance F
Q206: Vitesse de déplacement de l'outil lors
du taraudage
8
Temporisation au fond
Q211: Introduire une valeur
comprise entre 0 et 0,5 seconde afin d'éviter que
l'outil ne se coince lors de son retrait
8
Coordonnée surface pièce
Q203 (en absolu):
Coordonnée de la surface de la pièce
8
Saut de bride
Q204 (en incrémental): Coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (matériels de serrage)
Calcul de l'avance: F = S x p
Dégagement en cas d'interruption du programme
Si vous appuyez sur la touche stop externe pendant le taraudage, la
TNC affiche une softkey vous permettant de dégager l'outil.
Exemple: Séquences CN
25 CYCL DEF 206 NOUVEAU TARAUDAGE
Q200=2
;DISTANCE D'APPROCHE
Q201=-20
;PROFONDEUR
Q206=150
;AVANCE PLONGÉE PROF.
Q211=0.25
;TEMPO. AU FOND
Q203=+25
;COORD. SURFACE PIÈCE
Q204=50
;SAUT DE BRIDE
F: Avance (en mm/min.)
S: Vitesse de rotation broche (tours/min.)
p: Pas de vis (mm)
