iTNC 530 HEIDENHAIN 385
8.6 Cy
cles SL

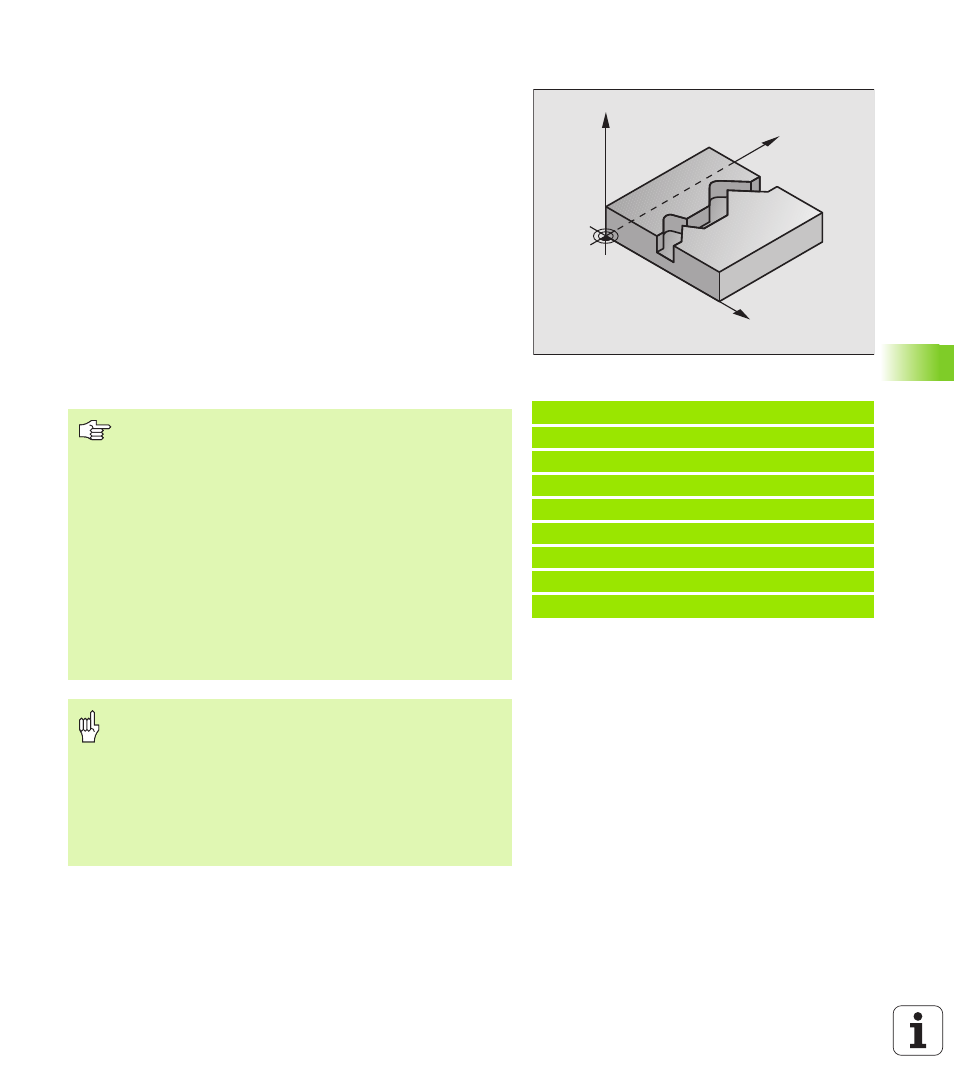

TRACE DE CONTOUR (cycle 25)
En liaison avec le cycle 14 CONTOUR, ce cycle permet d'usiner des
contours „ouverts“: Le début et la fin du contour ne coïncident pas.
Le cycle 25 TRACE DE CONTOUR présente des avantages
considérables par rapport à l’usinage d’un contour ouvert à l’aide de
séquences de positionnement:
„ La TNC contrôle l'usinage au niveau des contres dépouilles et
endommagements du contour. Vérification du contour avec le
graphisme de test
„ Si le rayon d’outil est trop grand, il convient éventuellement d'usiner
une nouvelle fois le contour aux angles internes
„ L'usinage est réalisé en continu, en avalant ou en opposition. Le
mode de fraisage est conservé même si les contours sont inversés
en image miroir
„ Sur plusieurs passes, la TNC peut déplacer l'outil dans un sens ou
dans l'autre: La durée d'usinage s'en trouve ainsi réduite
„ Vous pouvez introduire des surépaisseurs afin de réaliser l’ébauche
et la finition en plusieurs passes
Exemple: Séquences CN
62 CYCL DEF 25.0 TRACÉ DE CONTOUR
Q1=-20 ;PROFONDEUR DE FRAISAGE
Q3=+0 ;SURÉPAIS. LATÉRALE
Q5=+0 ;COORD. SURFACE PIÈCE
Q7=+50 ;HAUTEUR DE SÉCURITÉ
Q10=+5 ;PROFONDEUR DE PASSE
Q11=100 ;AVANCE PLONGÉE PROF.
Q12=350 ;AVANCE FRAISAGE
Q15=-1 ;MODE FRAISAGE
Y
X
Z
Remarques avant que vous ne programmiez
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC n'exécute pas le cycle
La TNC ne prend en compte que le premier label du cycle
14 CONTOUR.
La mémoire réservée à un cycle SL est limitée. Ainsi, par
exemple, vous pouvez programmer jusqu'à 1024
séquences linéaires.
Le cycle 20 DONNEES DU CONTOUR n'est pas nécessaire.
Les positions incrémentales programmées directement
après le cycle 25 se réfèrent à la position de l’outil en fin
de cycle
Danger de collision!
Pour éviter toutes collisions:
„ Ne pas programmer de positions incrémentales
directement après le cycle 25 car celles-ci se réfèrent à
la position de l’outil en fin de cycle
„ Sur tous les axes principaux, aborder une position
(absolue) définie car la position de l'outil en fin de cycle
ne coïncide pas avec la position en début de cycle.
