242 7 Programmation: Fonctions auxiliaires
7.
3 F
onctions auxiliair
e
s pour les indications de coor
données
7.3 Fonctions auxiliaires pour les
indications de coordonnées
Programmer les coordonnées machine: M91/
M92

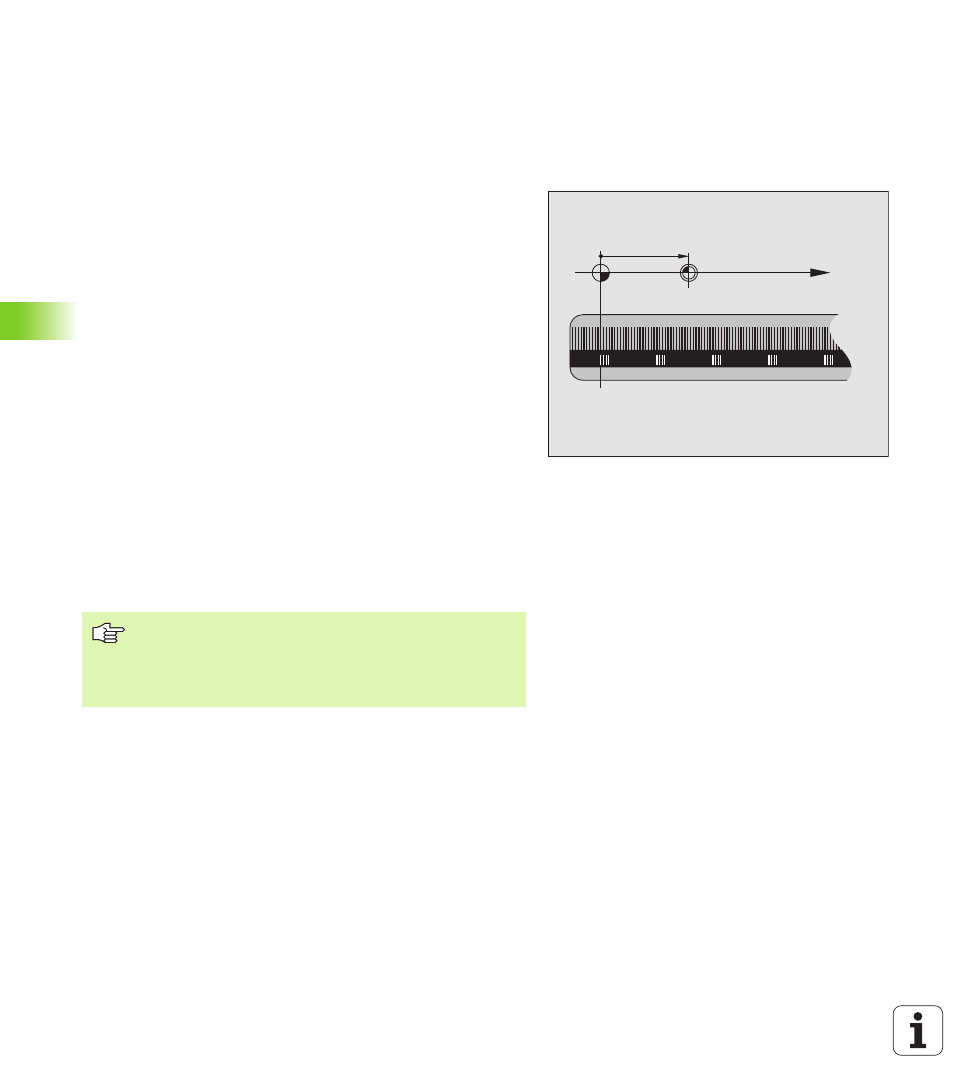

Point zéro règle
Sur la règle de mesure, une marque de référence définit la position du
point zéro règle.
Point zéro machine
Vous avez besoin du point zéro machine pour
„ activer les limitations de la zone de déplacement (commutateurs de
fin de course de logiciel)
„ aborder les positions machine (position de changement d’outil, par
exemple)
„ initialiser un point de référence pièce
Pour chaque axe, le constructeur de la machine introduit dans un
paramètre-machine la distance entre le point zéro machine et le point
zéro règle.
Comportement standard
Les coordonnées se réfèrent au point zéro pièce, cf. „Initialisation du
point de référence (sans palpeur 3D)”, page 64.
Comportement avec M91 – Point zéro machine
Si les coordonnées des séquences de positionnement doivent se
référer au point zéro machine, introduisez alors M91 dans ces
séquences.
La TNC affiche les valeurs de coordonnées se référant au point zéro
machine. Dans l'affichage d'état, commutez l'affichage des
coordonnées sur REF, cf. „Affichages d'état”, page 45.
X (Z,Y)
X
MP
Si vous programmez des coordonnées incrémentales
dans une séquence M91, celles-ci se réfèrent à la dernière
position M91 programmée. Si aucune position M91 n'a
été programmée dans le programme CN actif, les
coordonnées se réfèrent alors à la position d'outil actuelle.
