Panneau de commande

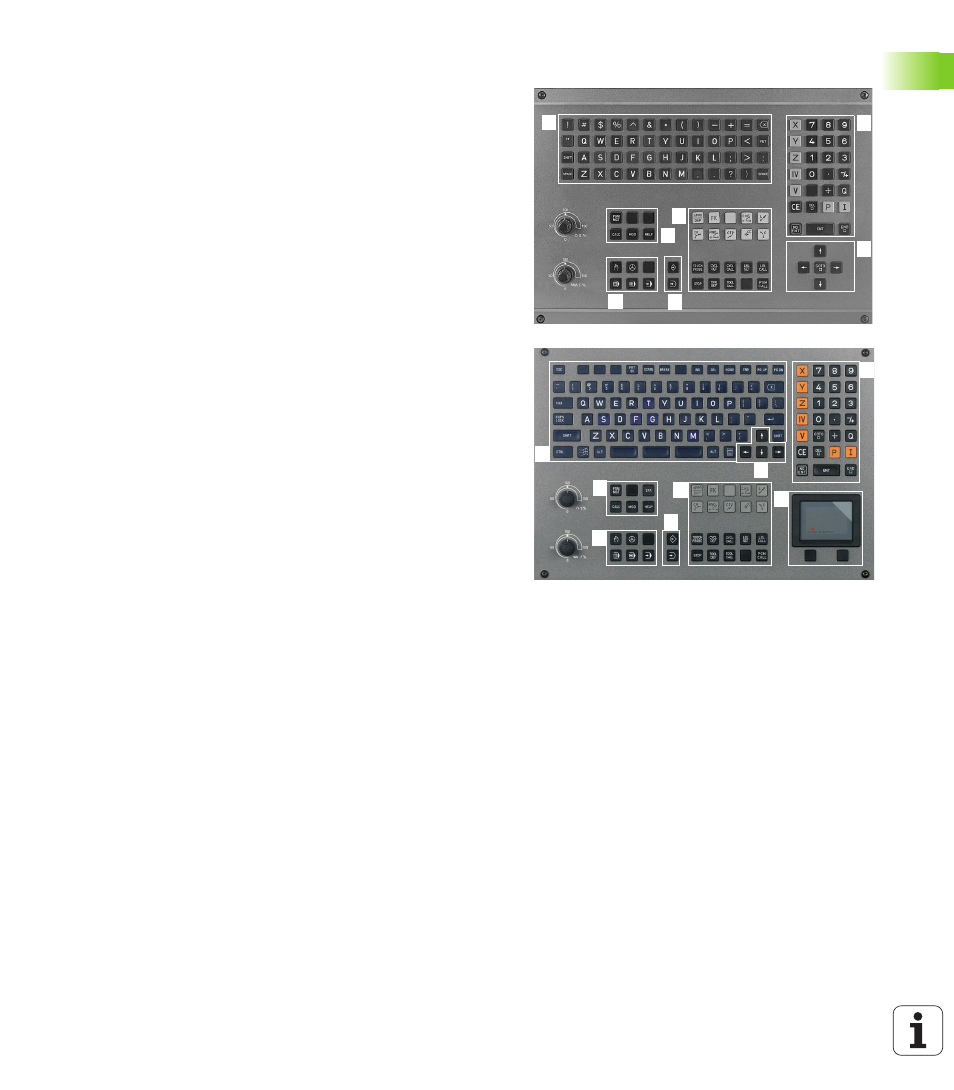

La TNC est livrable, au choix, avec le panneau de commande TE 420
ou le panneau de commande TE 530. La figure en haut et à droite
illustre les éléments de commande du TE 420 et la figure au centre et
à droite montre ceux du TE 530:

Les fonctions des différentes touches sont regroupées sur la première
page de rabat. Les touches externes – touche START CN par exemple
– sont décrites dans le manuel de la machine.

1

Clavier alpha. pour introduction de textes, noms de fichiers et
programmation DIN/ISO.

Version à 2 processeurs: Touches pour l'utilisation de Windows

2

„

Gestionnaire de fichiers

„

Calculatrice

„

Fonction MOD

„

Fonction HELP

3

Modes de fonctionnement Programmation

4

Modes de fonctionnement Machine

5

Ouverture des dialogues de programmation

6

Touches fléchées et instruction de saut GOTO

7

Introduction numérique et sélection d'axe

8

Touch pad: uniquement pour l'utilisation de la version à deux
processeurs

1

2

3

5

1

4

6

7

1

1

2

3

5

1

4

6

7

7

1

7

8
