Points auxiliaires – HEIDENHAIN iTNC 530 (340 422) Manuel d'utilisation
Page 228
228
6 Programmation: Programmer les contours
6.6 Cont
our
nag
e
s – Pr
ogr
ammation flexible de cont
ours FK

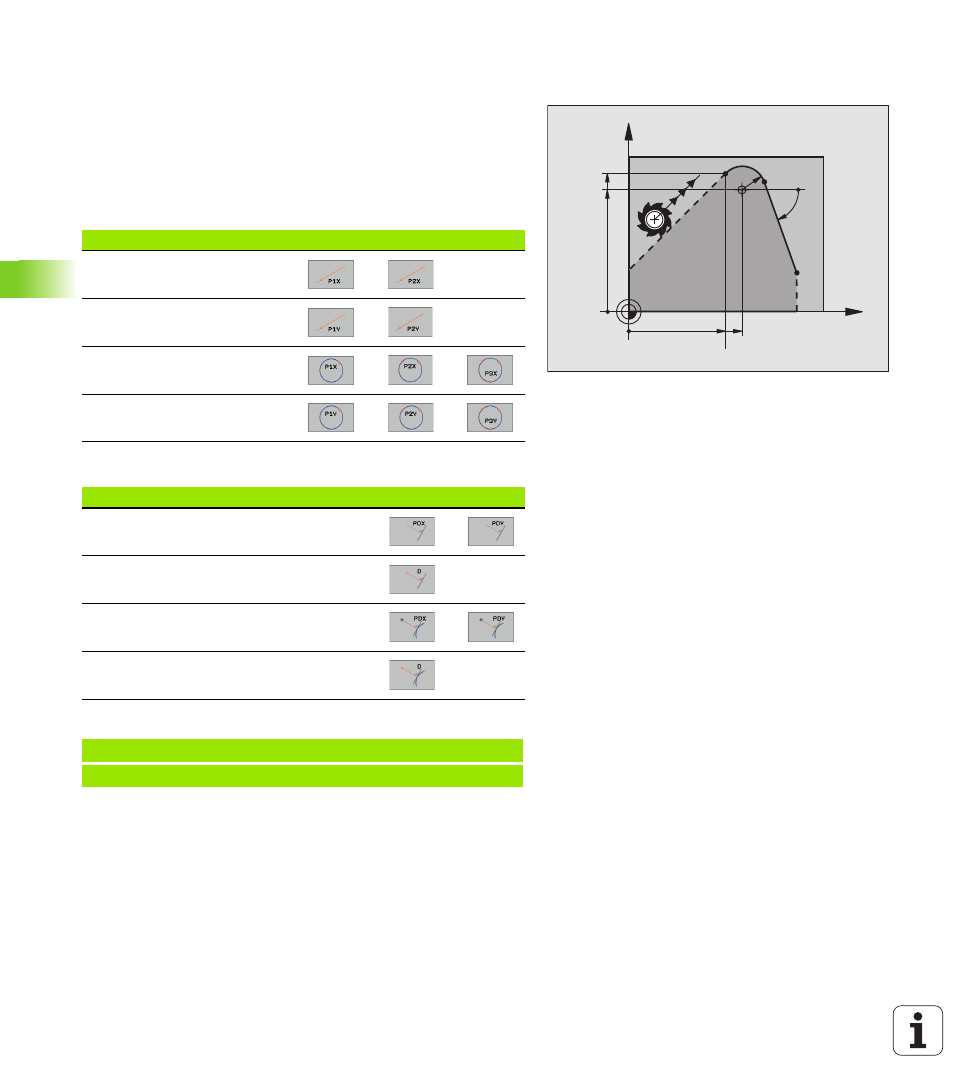

Points auxiliaires
Vous pouvez introduire les coordonnées de points auxiliaires sur le
contour ou à proximité de celui-ci, aussi bien pour les droites flexibles
que pour les trajectoires circulaires flexibles.
Points auxiliaires sur un contour
Les points auxiliaires sont situés directement sur la droite ou sur le
prolongement de celle-ci ou bien encore directement sur la trajectoire
circulaire.
Points auxiliaires à proximité d'un contour
Exemple de séquences CN
Données connues
Softkeys
Coordonnée X point auxiliaire
P1 ou P2 d'une droite
Coordonnée Y point auxiliaire
P1 ou P2 d'une droite
Coordonnée X point auxiliaire
P1, P2 ou P3 d'une traj. circ.
Coordonnée Y point auxiliaire
P1, P2 ou P3 d'une traj. circ.
Données connues
Softkeys
Coordonnée X et Y d'un point auxiliaire
proche d'une droite
Distance entre point auxiliaire et droite
Coordonnée X et Y d'un point auxiliaire
proche d'une trajectoire circulaire
Distance entre point auxiliaire et trajectoire
circulaire
13 FC DR- R10 P1X+42.929 P1Y+60.071
14 FLT AH-70 PDX+50 PDY+53 D10
X
Y
53
60.071
50
42.929
R10
70°
