314 8 Programmation: Cycles
8.3 Cy
cles de perçag
e, tar
a
udag
e
et fr
aisag
e
de filets

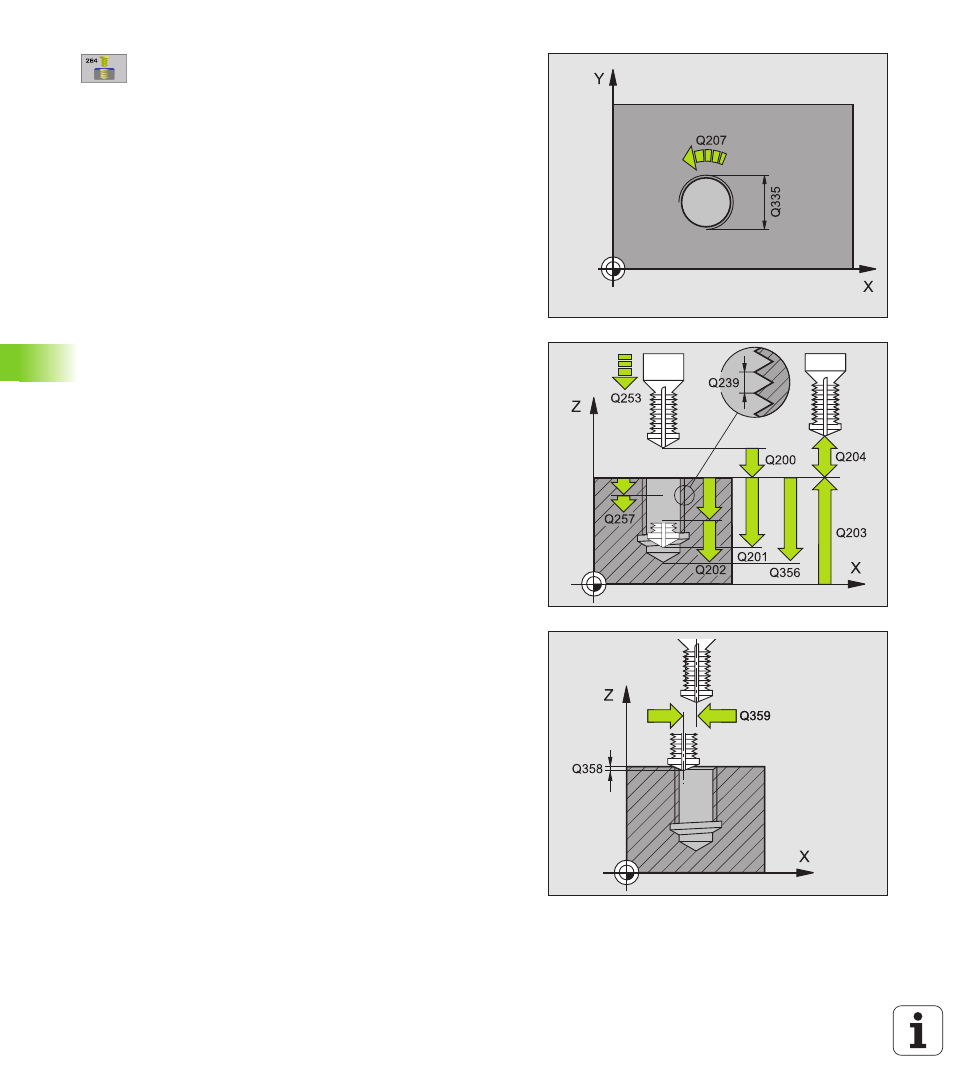

8 Diamètre nominal Q335: Diamètre nominal du filet
8 Pas de vis Q239: Pas de la vis. Le signe détermine le
sens du filet vers la droite ou vers la gauche:
+= filet à droite
– = filet à gauche
8 Profondeur de filetage Q201 (en incrémental):
Distance entre la surface de la pièce et le creux du
filet
8 Profondeur de perçage Q356: (en incrémental):
Distance entre la surface de la pièce et le fond du trou
8 Avance de pré-positionnement Q253: Vitesse de
déplacement de l'outil lors de la plongée dans la pièce
ou lors de sa sortie de la pièce, en mm/min.
8 Mode fraisage Q351: Type de fraisage avec M03
+1 = fraisage en avalant
–1 = fraisage en opposition
8 Profondeur de passe Q202 (en incrémental): Distance
parcourue par l'outil en une passe. La profondeur
n'est pas forcément un multiple de la profondeur de
passe. L'outil se déplace en une passe à la profondeur
lorsque:
„ Profondeur de passe égale à la profondeur
„ Profondeur de passe supérieure à la profondeur
8 Distance de sécurité en haut Q258 (en
incrémental): Distance de sécurité pour le
positionnement en rapide lorsque après un retrait
hors du trou, la TNC déplace à nouveau l'outil à la
profondeur de passe actuelle
8 Retrait jusqu'au brise-copeaux Q257 (en
incrémental): Passe à l'issue de laquelle la TNC
exécute un brise-copeaux. Pas de brise-copeaux si
vous avez introduit 0
8 Retrait avec brise-copeaux Q256 (en incrémental):
Valeur pour le retrait de l'outil lors du brise-copeaux
8 Profondeur pour chanfrein Q358 (en incrémental):
Distance entre la surface de la pièce et la pointe de
l'outil lors de la plongée pour chanfrein
8 Décalage jusqu'au chanfrein Q359 (en incrémental):
Distance correspondant au décalage de l'outil à partir
du centre du trou
