8.9 Cycles de conversion de
coordonnées
Sommaire
Grâce aux conversions de coordonnées, la TNC peut usiner à plusieurs
endroits de la pièce un contour déjà programmé en faisant varier sa
position et ses dimensions. La TNC dispose des cycles de conversion
de coordonnées suivants:
Effet des conversions de coordonnées
Début de l'effet: Une conversion de coordonnées devient active dès
qu'elle a été définie – et n'a donc pas besoin d'être appelée. Elle reste
active jusqu'à ce qu'elle soit annulée ou redéfinie.
Annulation d'une conversion de coordonnées:
Redéfinir le cycle avec valeurs du comportement standard, par
exemple, facteur échelle 1,0
Exécuter les fonctions auxiliaires M02, M30 ou la séquence END
PGM (dépend du paramètre-machine 7300)
Sélectionner un nouveau programme
Programmer la fonction auxiliaire M142 Informations modales sur
programme

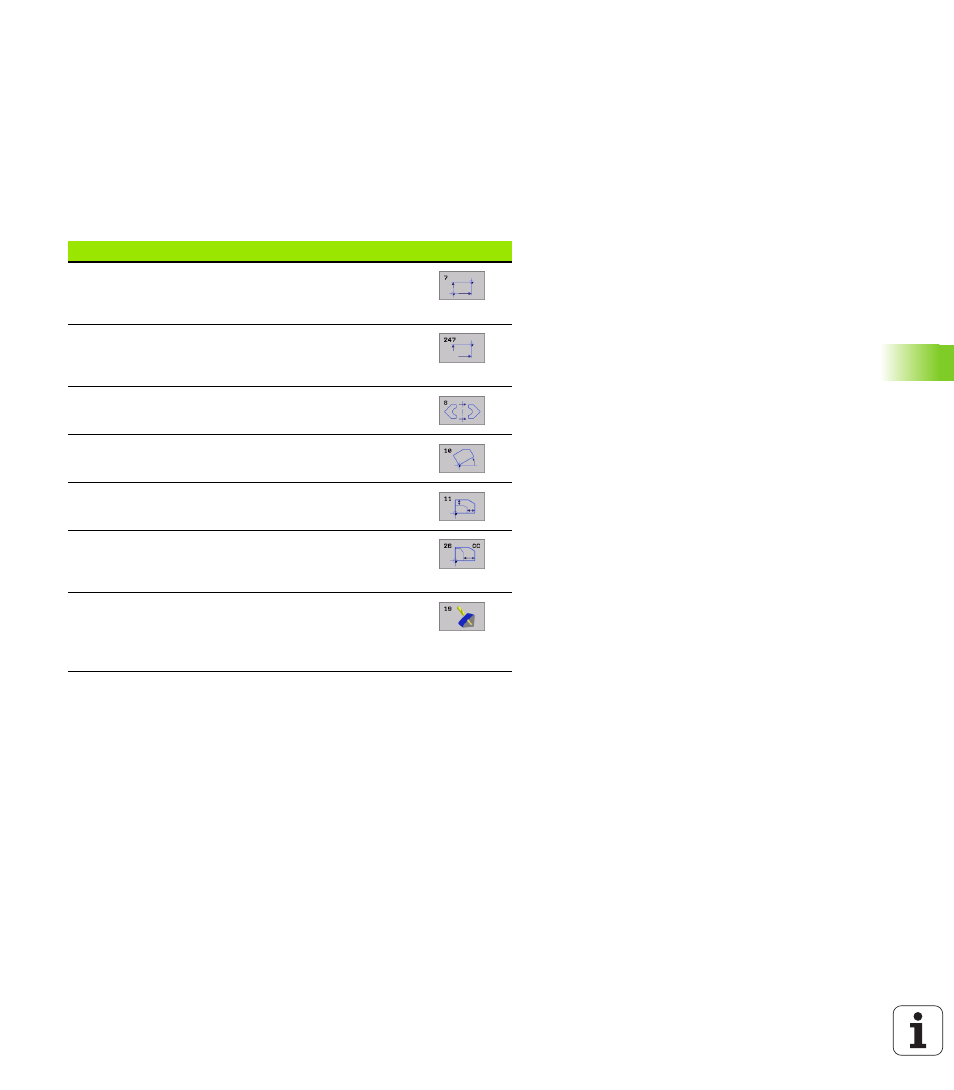

Cycle
Softkey
7 POINT ZERO
Décalage des contours directement dans le
programme à partir de tableaux de points zéro
247 INITIALISATION DU POINT DE REFERENCE
Initialiser le point de référence en cours d'exécution
du programme
8 IMAGE MIROIR
Inversion des contours
10 ROTATION
Rotation des contours dans le plan d'usinage
