iTNC 530 HEIDENHAIN 387
8.6 Cy
cles SL

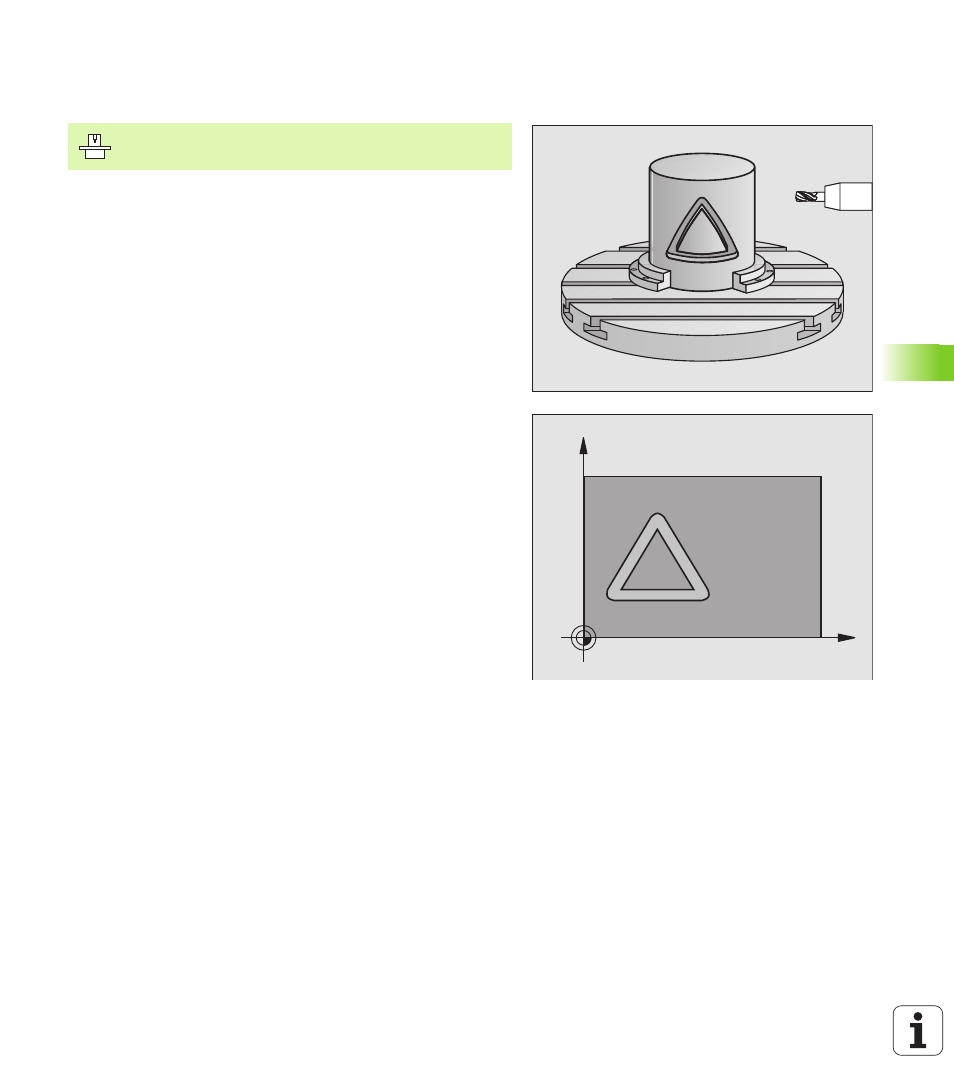

CORPS D'UN CYLINDRE (cycle 27, option de
logiciel 1)
Ce cycle vous permet de transposer le déroulé d'un contour sur le
corps d'un cylindre. Utilisez le cycle 28 si vous désirez fraiser des
rainures de guidage sur le cylindre.
Vous décrivez le contour dans un sous-programme que vous
définissez avec le cycle 14 (CONTOUR).
Le sous-programme contient les coordonnées d'un axe angulaire (ex.
axe C) et de l'axe dont la trajectoire lui est parallèle (ex. axe de broche).
Fonctions de contournage disponibles: L, CHF, CR, RND, APPR (sauf
APPR LCT) et DEP.
Vous pouvez introduire soit en degrés, soit en mm (inch) les données
dans l'axe angulaire (lors de la définition du cycle).
1 La TNC positionne l'outil au-dessus du point de plongée. La
surépaisseur latérale de finition est alors prise en compte
2 Lors de la première profondeur de passe, l'outil fraise le contour
suivant l'avance de fraisage Q12, le long du contour programmé
3 A la fin du contour, la TNC déplace l'outil à la distance d'approche
et le replace au point de plongée;
4 Les phases 1 à 3 sont répétées jusqu'à ce que la profondeur de
fraisage programmée Q1 soit atteinte
5 Pour terminer, l'outil retourne à la distance d'approche
C
Z
La machine et la TNC doivent avoir été préparées par le
constructeur de la machine.
