Digitalisation
Cycle de digitalisation LIGNE (18)

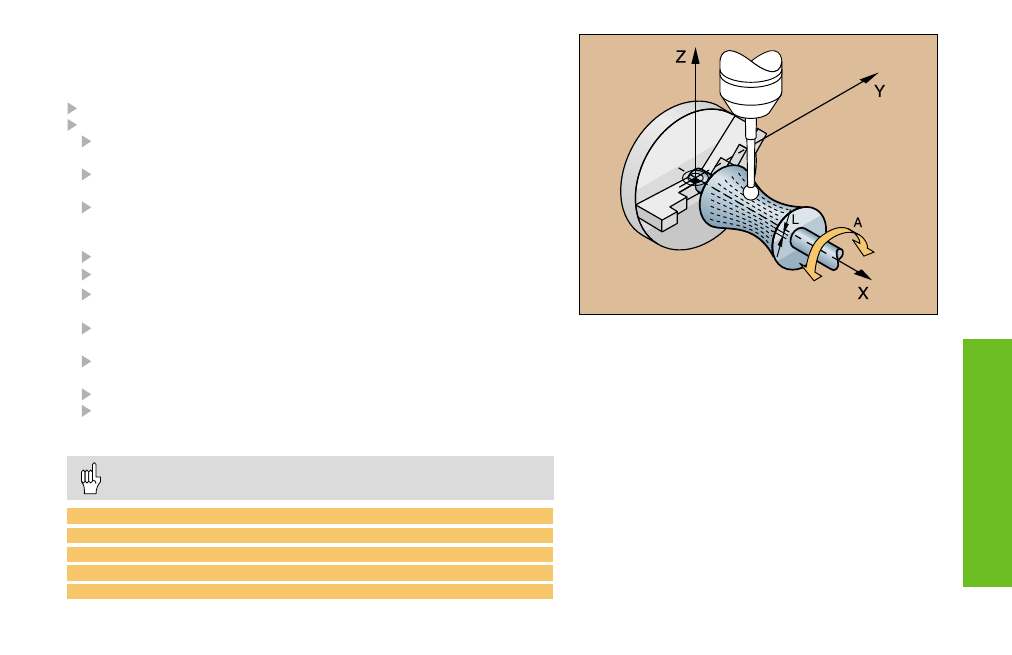

Le cycle 18 LIGNE permet de digitaliser ligne-à-ligne une forme 3D.
Application principale: digitalisation avec axes rotatifs
Définir le cycle 5 ZONE ou 15 ZONE
PALPAGE: sélectionner le cycle 18 LIGNE
Sens des lignes: axe de coordonnées du plan d'usinage
parallèle auquel le système de palpage se déplace.
Angle de palpage: sens de déplacement du système de palpage
par rapport au sens des lignes
Hauteur pour reduction d'avance: coordonnée dans l'axe d'outil au
niveau de laquelle la TNC commute au début de chaque ligne entre
l'avance rapide et l'avance de palpage.
Avance F: avance de digitalisation max.
Avance min.: avance de digitalisation sur la première ligne
Reduction d'avance aux contours: distance des contours à forte
pente à laquelle la TNC commence à réduire l'avance
Dist. min. entre lignes: déport min. du palpeur à la fin d'une
courbe de niveau sur éléments de contour plats
Distance entre lignes et sens: déport du système de palpage
lorsqu'il rejoint le point initial d'une courbe de niveau
Distance max. entre points
Tolérance: la TNC inhibe la mémorisation de points tant que la
distance par rapport à une droite (définie par les deux derniers
points) est inférieure à la tolérance
La distance entre lignes et la distance max. entre points ne
doivent pas excéder 20 mm!
10 PALPAGE 18.0 LIGNE
11 PALPAGE 18.1 SENS X
ANGLE:+0 HAUT.:+125
12 PALPAGE 18.2 F1000 FMIN 400 DIST 0.5
DIST.MIN.L.:0.2 DIST.L.:0.5 DIST.PTS:0.5 TOL:0.1
