Principes
de
base
Principes de base
Programmes/fichiers
Cf. „Programmation, Gestion de fichiers“.
La TNC mémorise les programmes, tableaux et textes dans des
fichiers. La désignation des fichiers comporte deux éléments:
FILET .H
Nom du fichier
Type de fichier
Longueur max.:
cf. tableau ci-contre
16 caractères
Ouverture d'un nouveau programme d'usinage
Sélectionner le répertoire où se trouve mémorisé le fichier
Introduire le nouveau nom du fichier avec son type
Sélectionner l'unité de mesure (mm ou pouce)

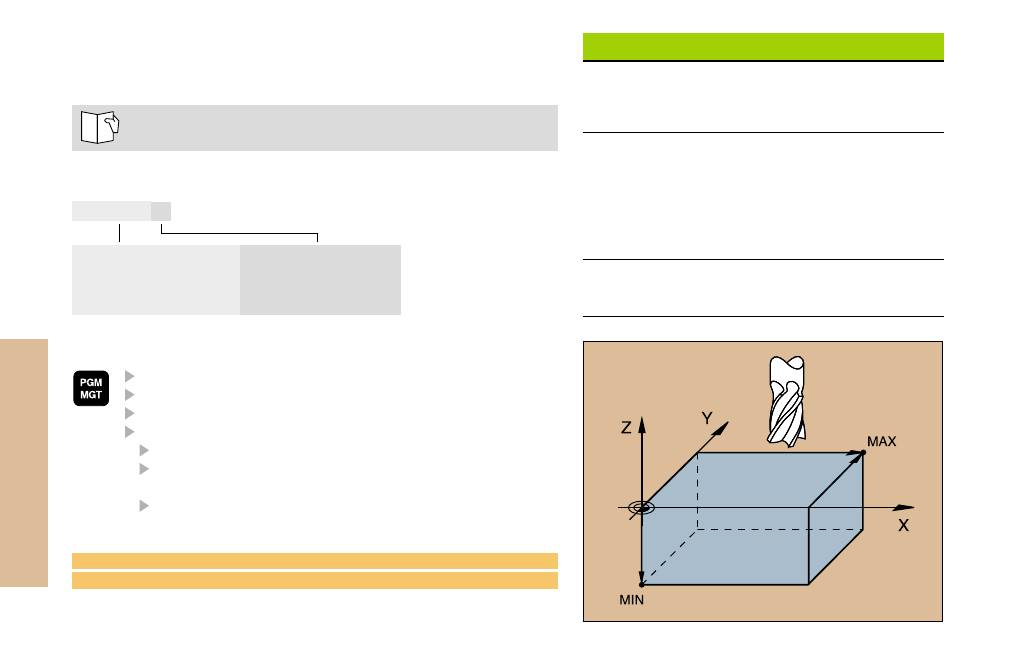

Définir la pièce brute (BLK-form) pour le graphisme:
Indiquer l'axe de broche
Coordonnées du point MIN:
la plus petite coordonnée de X, Y et Z
Coordonnées du point MAX:
la plus grande coordonnée de X, Y et Z
Type de fichier
.H
.I
.T
.D
.P
.CDT
.PNT
.A
Fichiers dans la TNC
Programmes
• en format HEIDENHAIN
• en format DIN/ISO
Tableaux
• d'outils
• de points zéro
• de palettes
• données de coupe
• positions
Textes comme
• fichiers ASCII
1 BLK FORM 0.1 Z X+0 Y+0 Z-50
2 BLK FORM 0.2 X+100 Y+100 Z+0
