HEIDENHAIN TNC 426 (280 476) Pilot Manuel d'utilisation
Page 58
59
Poches,
tenons
et
rainures

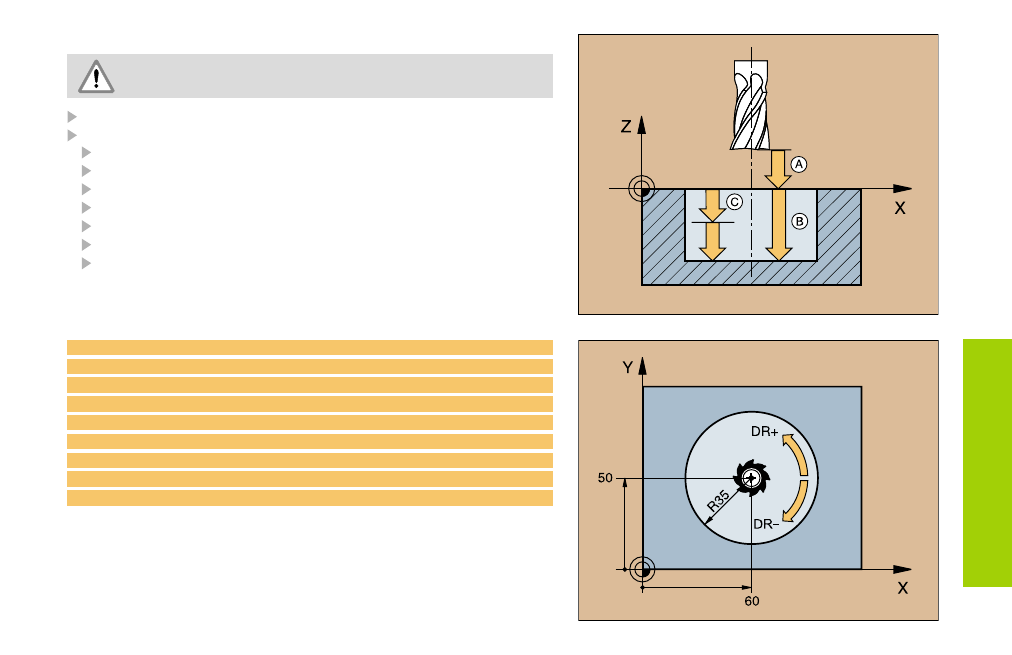

POCHE CIRCULAIRE (5)
Le cycle requiert l'utilisation d'une fraise avec denture
frontale (DIN 844) ou préperçage au centre de la poche!
Prépositionnement au centre de poche avec correction de rayon
R0
CYCL DEF: sélectionner le cycle 5
Distance d'approche:
A
Profondeur de fraisage: profondeur de la poche:
B
Profondeur de passe:
C
Avance lors de la plongée en profondeur
Rayon du cercle R: rayon de la poche circulaire
Avance
Rotation sens horaire: DR–
Fraisage en avalant avec M3: DR+
Fraisage en opposition avec M3: DR–
17 CYCL DEF 5.0 POCHE CIRCULAIRE
18 CYCL DEF 5.1 DIST. 2
19 CYCL DEF 5.2 PROF. -12
20 CYCL DEF 5.3 PASSE 6 F80
21 CYCL DEF 5.4 RAYON 35
22 CYCL DEF 5.5 F100 DR+
23 L Z+100 R0 FMAX M6
24 L X+60 Y+50 FMAX M3
25 L Z+2 FMAX M99
