80
Cycles
conversion
coordonnées

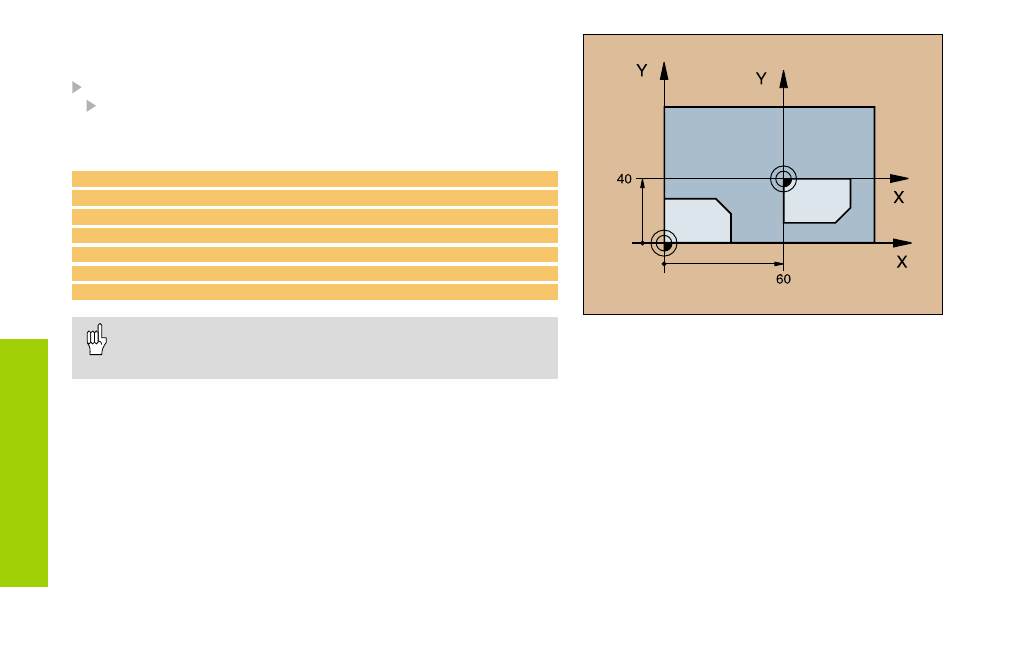

IMAGE MIROIR (8)
CYCL DEF: sélectionner le cycle 8 IMAGE MIROIR
Introduire l'axe réfléchi: X ou Y, ou X et Y
Annuler l'IMAGE MIROIR: redéfinir le cycle en introduisant NO ENT.
15 CALL LBL1
16 CYCL DEF 7.0 POINT ZERO
17 CYCL DEF 7.1 X+60
18 CYCL DEF 7.2 Y+40
19 CYCL DEF 8.0 IMAGE MIROIR
20 CYCL DEF 8.1 Y
21 CALL LBL1
• L'axe d'outil ne peut être réfléchi!
• Le cycle réfléchit toujours le contour d'origine (dans cet
exemple, à l'intérieur du sous-programme LBL1)!
