20

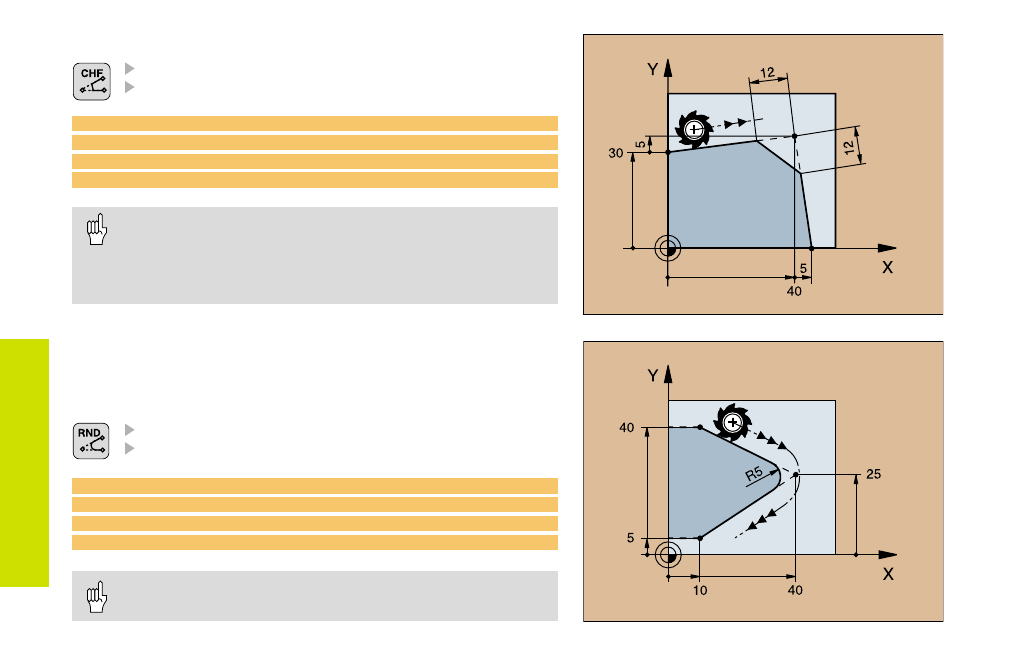

Fonctions de contournage
Arrondi d'angle
Le début et la fin de l'arc de cercle constituent des raccordements
tangentiels avec l'élément de contour précédent et l'élément de
contour suivant.
Rayon R de l'arc de cercle
Avance F pour l'arrondi d'angle
Insérer un chanfrein entre deux droites
Longueur du chanfrein
Avance F pour le chanfrein
7 L X+0 Y+30 RL F300 M3
8 L X+40 IY+5
9 CHF 12 F250
10 L IX+5 Y+0
• Un contour ne doit pas commencer par une séquence CHF!
• La correction de rayon doit être identique avant et après la
séquence CHF!
• Le chanfrein doit pouvoir être exécuté avec l'outil en cours
d'utilisation!
5 L X+10 Y+40 RL F300 M3
6 L X+40 Y+25
7 RND R5 F100
8 L X+10 Y+5
L'arrondi doit pouvoir être exécuté avec l'outil en cours
d'utilisation!
