73
Cycles
SL
Développement

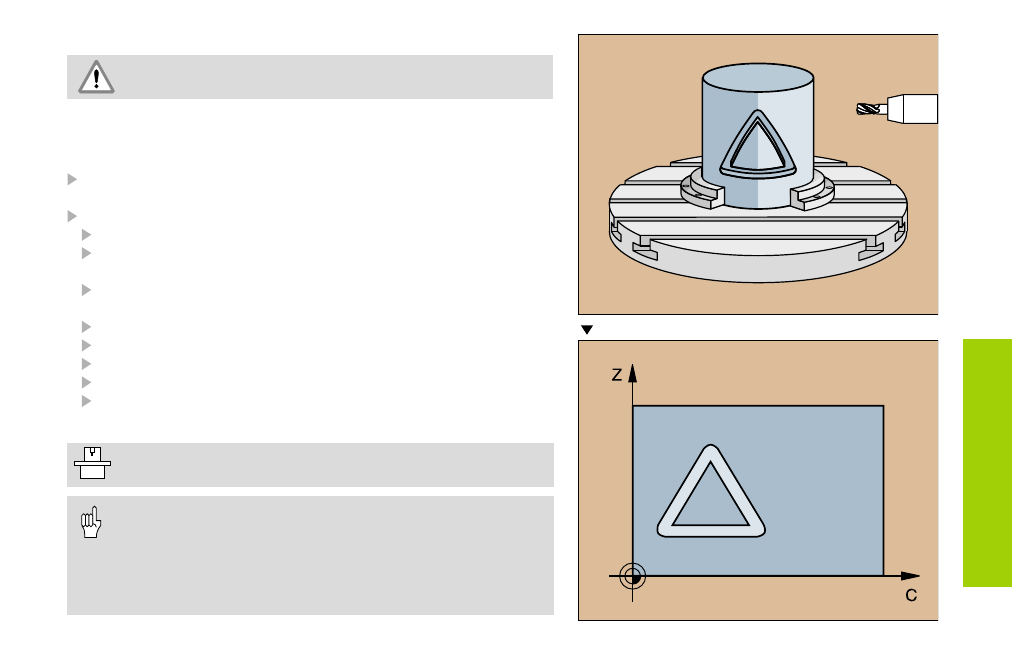

CORPS D'UN CYLINDRE (27)
Le cycle requiert l'utilisation d'une fraise avec denture
frontale (DIN 844)!
Grâce au cycle 27 CORPS D'UN CYLINDRE, un contour défini à plat
peut être transposé sur le corps d'un cylindre.
Définir le contour dans un sous-programme et avec le cycle 14
CONTOUR
CYCL DEF: sélectionner le cycle 27 CORPS D'UN CYLINDRE
Profondeur de fraisage Q1
Surépaisseur latérale Q3: surépaisseur de finition
(introduire Q3>0 ou Q3<0)
Distance d'approche Q6: distance entre l'outil et la surface de la
pièce
Profondeur de passe Q10
Avance lors de la plongée en profondeur Q11
Avance fraisage Q12
Rayon du cylindre Q16: rayon du cylindre
Unité de mesure? Degré=0 mm/pouce=1 Q17: coordonnées
dans le sous-programme en degrés ou en mm
• La machine et la TNC doivent avoir être préparées par le
constructeur pour le cycle CORPS D'UN CYLINDRE!
• Le bridage de l'outil doit être centré!
• L'axe d'outil doit être perpendiculaire à l'axe du plateau
circulaire!
• Le cycle 14 CONTOUR ne peut contenir qu'un n° de label!
• Le sous-programme peut contenir jusqu'à 128 segments de
droite!
