52
Cycles
de
création
de
trous
et
de
filets

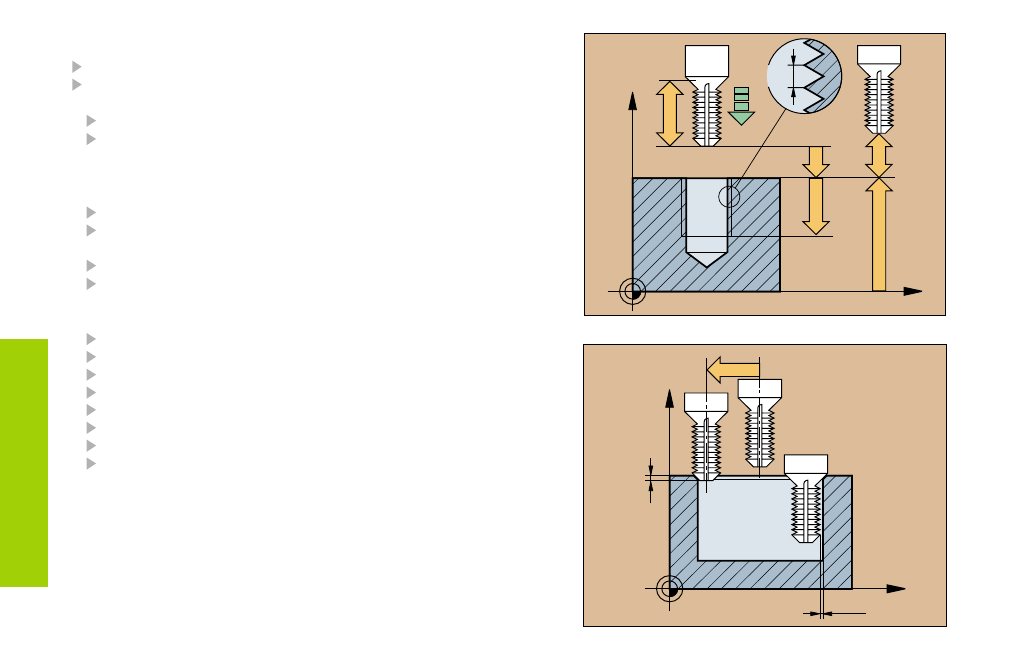

FRAISAGE DE FILETS SUR UN TOUR (263)
Prépositionnement au centre du trou avec R0
CYCL DEF: Sélectionner le cycle 263 FRAISAGE DE FILETS SUR UN
TOUR
Diamètre nominal du filet: Q335
Pas de vis: Q239
Le signe détermine le sens du filet:
• filet à droite: +
• filet à gauche: –
Profondeur de filet: distance surface de la pièce – fin du filet: Q201
Profondeur de plongée: distance surface de la pièce – fon du trou:
Q356
Avance de prépositionnement: Q253
Mode de fraisage: Q351
• en avalant: +1
• en opposition: –
Distance d'approche: Q200
Distance d'approche latérale: Q357
Profondeur de plongée frontale: Q358
Décalage plongée frontale: Q359
Coord. surface pièce: Q203
2ème distance d'approche: Q204
Avance de plongée: Q254
Avance de fraisage: Q207
X
Z
Q203
Q239
Q201
Q204
Q200
Q253
Q356
X
Z
Q359
Q357
Q358
