24
Fonctions de contournage

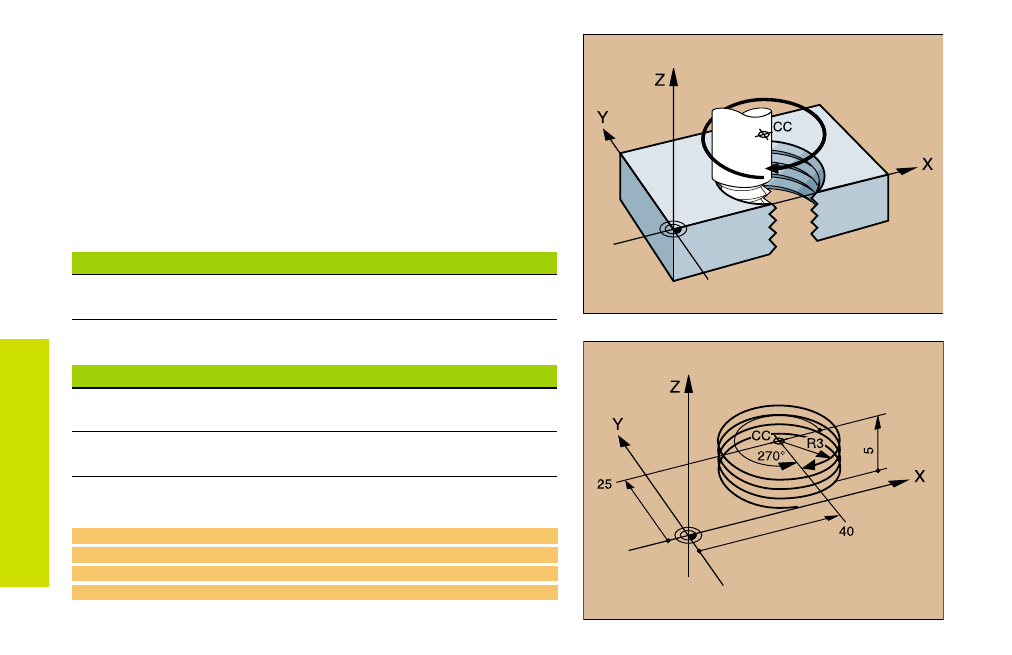

Hélice (en coordonnées polaires uniquement)
Calculs (Fraisage du bas vers le haut)
Nombre de passes:
n
= Passes + dépassement de course en
début et en fin de rotation
Hauteur totale:
h
= Pas de vis P x nombre de passes n
Angle polaire incr.:
IPA = Nombre de passes n x 360°
Angle initial:
PA = Angle en début de rotation + angle de
dépassement de course
Coord. de départ:
Z
= Pas de vis P x (passes + dépassement de
course en début de rotation)
Forme de la trajectoire hélicoïdale
Taraudage
Sens d'usinage
Sens rot.
Correction rayon
vers la droite
Z+
DR+
RL
vers la gauche
Z+
DR–
RR
vers la droite
Z–
DR–
RR
vers la gauche
Z–
DR+
RL
Filetage
vers la droite
Z+
DR+
RR
vers la gauche
Z+
DR–
RL
vers la droite
Z–
DR–
RL
vers la gauche
Z–
DR+
RR
Filet M6 x 1mm avec 5 passes
:
12 CC X+40 Y+25
13 L Z+0 F100 M3
14 LP PR+3 PA+270 RL
15 CP IPA-1800 IZ+5 DR- RL F50
