Fonctions de contournage
Trajectoire circulaire autour du centre CC
Coordonées du centre de cercle CC
Coordonées du point final de l'arc de cercle
Sens de rotation DR
C et CP permettent de programmer un cercle entier dans une séquence.

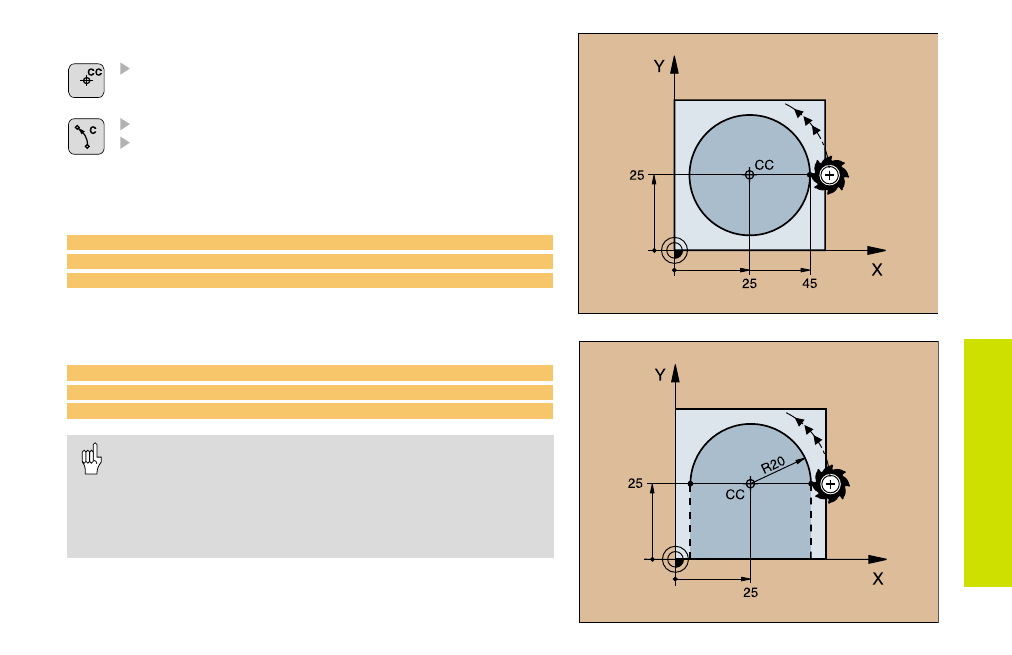

En coordonnées cartésiennes:
En coordonnées polaires:
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
• Définir le pôle CC avant de programmer les coordonnées
polaires!
• Ne programmer le pôle CC qu'en coordonnées cartésiennes!
• Le pôle CC reste actif jusqu'à ce qu'un nouveau pôle ait été
défini!
• Le point final du cercle ne peut être défini qu'avec PA!
