92
Digitalisation

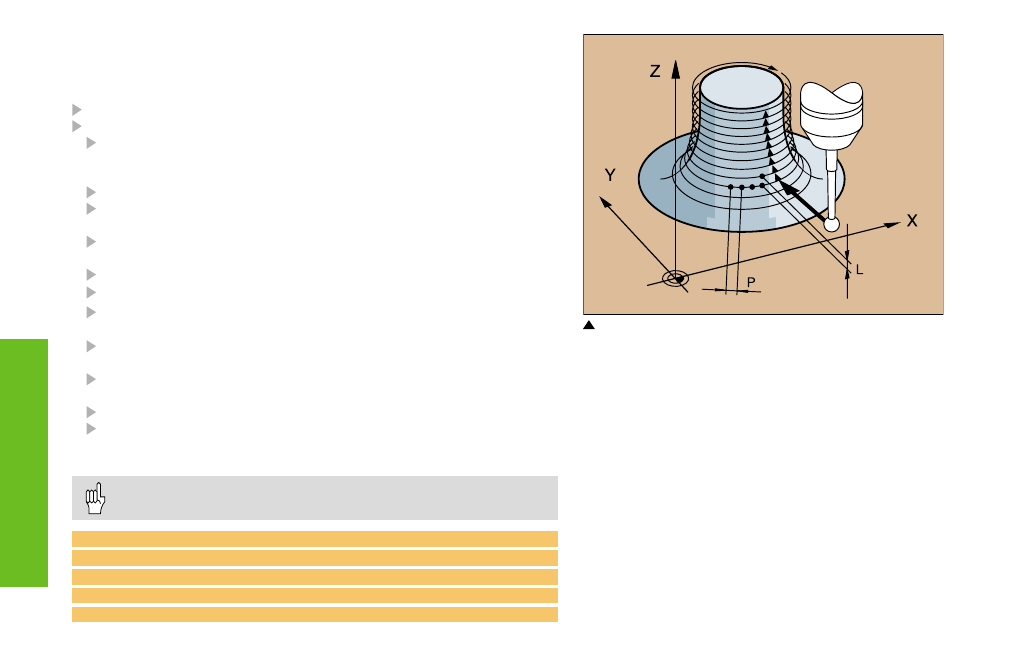

P: DIST. POINTS= Distance entre points
L: DIST. LIGNES = Distance entre lignes
Cycle de digitalisation COURBES DE NIVEAUX (17)
Cycle 7 COURBES DE NIVEAUX: digitalisation par paliers d'une
forme 3D
Définir le cycle 5 ZONE ou 15 ZONE
PALPAGE: sélectionner le cycle 17 COURBES DE NIVEAUX
Limitation de temps: durée en sec. pendant laquelle le palpeur
doit atteindre le 1er point de palpage après une courbe
Pas de limitation de temps: introduire 0
Point initial: coordonnées du point initial
Axe de démarrage et sens: axe de coordonnées et sens dans
lequel le système de palpage aborde la forme
Axe initial et sens: axe de coordonnées et sens dans lequel
le système de palpage commence la digitalisation
Avance F: avance de digitalisation max.
Avance min.: avance de digitalisation sur la première ligne
Reduction d'avance aux contours: distance des contours à forte
pente à laquelle la TNC commence à réduire l'avance
Dist. min. entre lignes: déport min. du palpeur à la fin d'une
courbe de niveau sur éléments de contour plats
Distance entre lignes et sens: déport du système de palpage
lorsqu'il retrouve le point de départ d'une courbe de niveau
Distance max. entre points
Tolerance: la TNC inhibe la mémorisation de points tant que la
distance par rapport à une droite (définie par les deux derniers
points) est inférieure à la tolérance
La valeur pour distance entre lignes et distance max. entre
points ne doit pas excéder 20 mm!
10 PALPAGE 7.0 COURBES DE NIVEAUX
11 PALPAGE 7.1 TEMPS:200 X+50 Y+0
12 PALPAGE 7.2 SUCCESSION Y+/X+
13 PALPAGE 17.3 F1000 FMIN 400 DIST 0.5
DIST.MIN.L.: 0.2 DIST.L.:0.5 DIST.PTS:0.5 TOL:0.1
