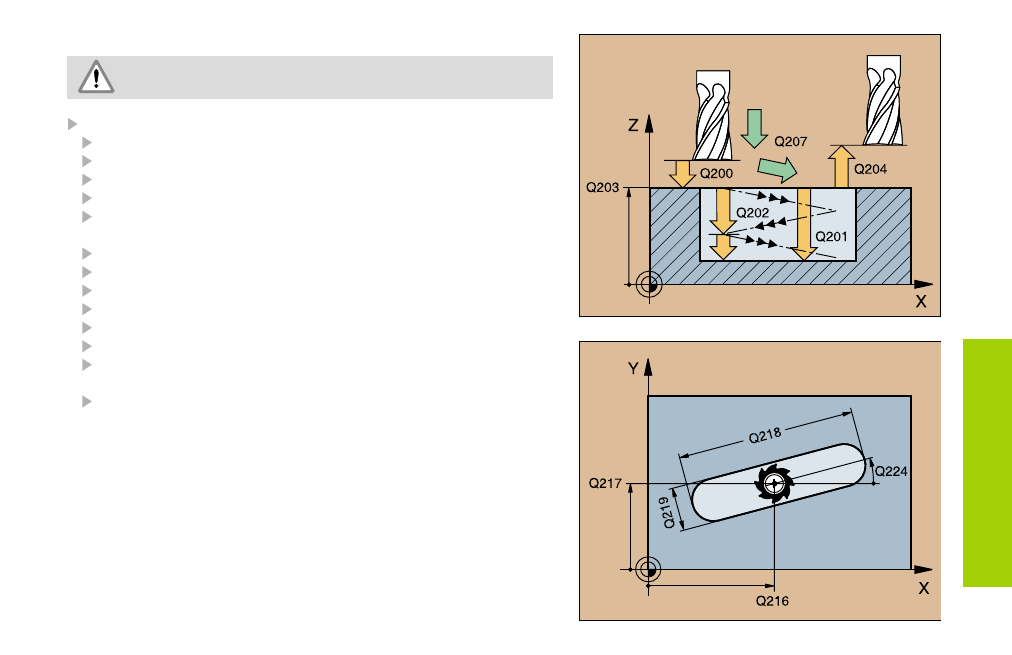

RAINURE AVEC PLONGEE PENDULAIRE (210)
Le diamètre de la fraise ne doit pas être supérieur à la largeur
de la rainure ni inférieur au tiers de la largeur de la rainure!
CYCL DEF: sélectionner le cycle 210 RAINURE PENDULAIRE
Distance d'approche: Q200
Profondeur: distance surface pièce – fond du trou: Q201
Avance de fraisage: Q207
Profondeur de passe: Q202
Opération d'usinage (0/1/2): ébauche et finition, ébauche
seulement, finition seulement: Q215
Coord. surface de la pièce: Q203
2ème distance d'approche: Q204
Centre 1er axe: Q216
Centre 2ème axe: Q217
1er cote: Q218
2ème cote: Q219
Angle de rotation autour duquel pivotera la totalité de la
rainure: Q224
Passe de finition: Q338
La TNC positionne l'outil automatiquement dans l'axe d'outil et dans le
plan d'usinage.
Lors de l'ébauche, l'outil plonge dans la matière en
effectuant un mouvement pendulaire d'une extrêmité à l'autre de la
rainure. Le pré-perçage n'est donc pas nécessaire.
