51
Cycles
de
création
de
trous
et
de
filets

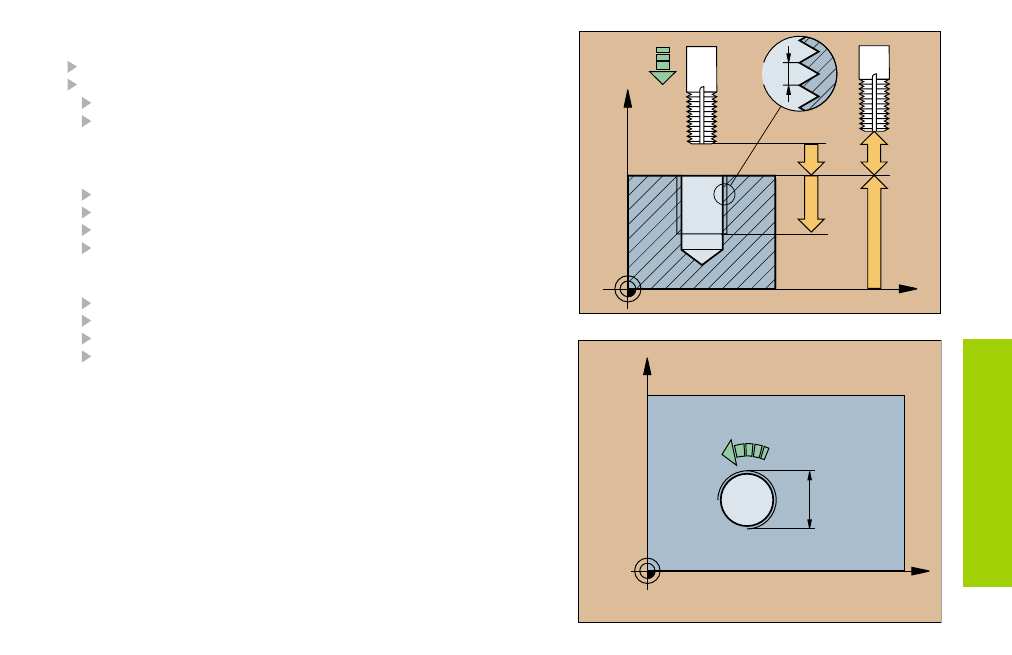

FRAISAGE DE FILETS (262)
Prépositionnement au centre du trou avec R0
CYCL DEF: Sélectionner le cycle 262 FRAISAGE DE FILETS
Diamètre nominal du filet: Q335
Pas de vis: Q239
Le signe détermine le sens du filet:
• filet à droite: +
• filet à gauche: –
Profondeur de filet: distance surface de la pièce – fin du filet: Q201
Nombre de filets par pas: Q355
Avance de prépositionnement: Q253
Mode de fraisage: Q351
• en avalant: +1
• en opposition: –1
Distance d'approche: Q200
Coord. surface pièce: Q203
2ème distance d'approche: Q204
Avance de fraisage: Q207
X
Z
Q203
Q253
Q239
Q201
Q204 Q200
X
Y
Q207
Q335
