8

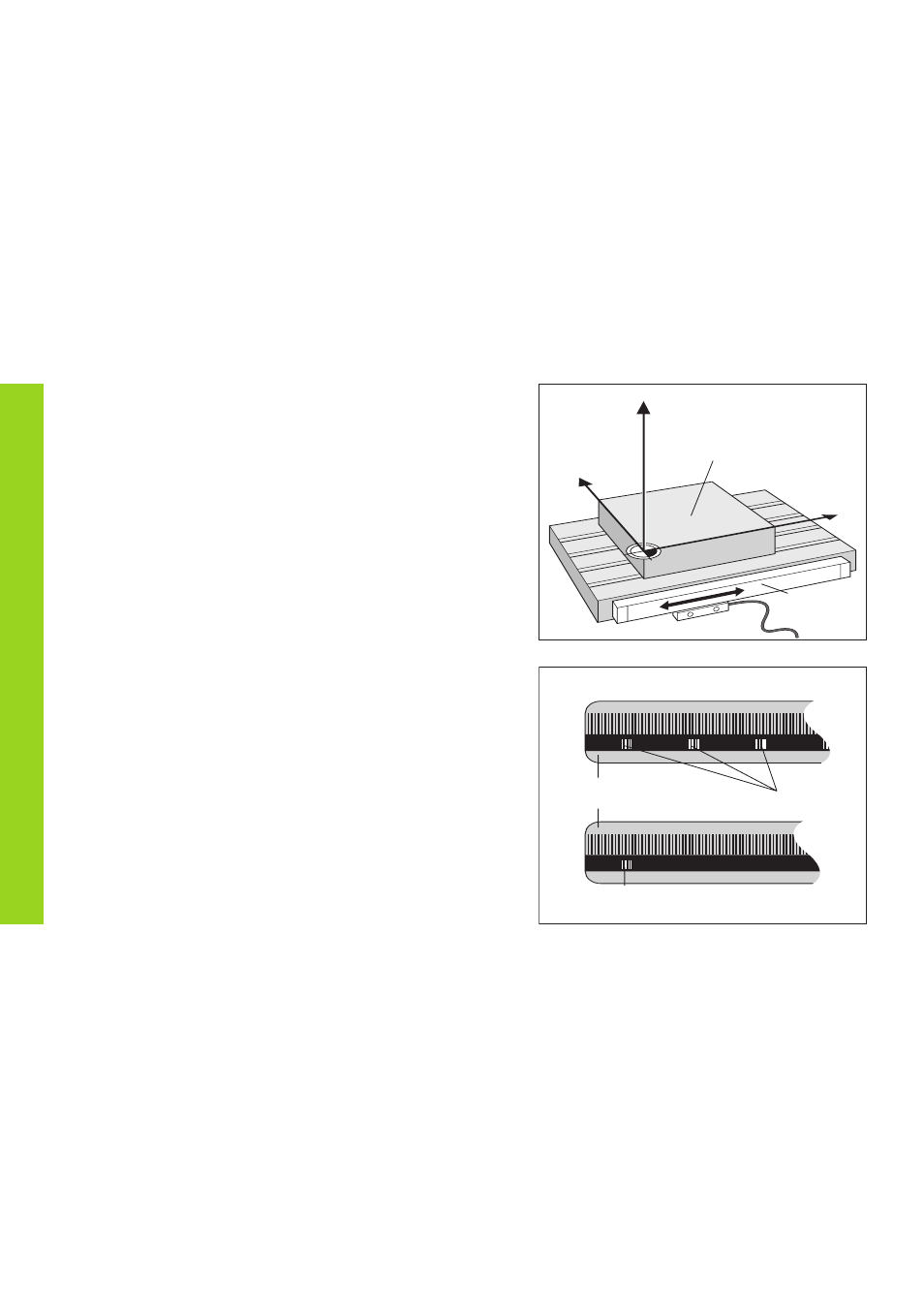

Systèmes de mesure de déplacement
Les systèmes de mesure de déplacement transforment les
déplacements des axes de la machine en signaux électriques. La
visualisation de cotes ND traite ces signaux, communique la position
effective des axes de la machine et affiche à l'écran cette position sous
forme numérique.
Lors d'une coupure de courant, la relation entre la position des chariots
de la machine et la position effective calculée est perdue. Grâces aux
marques de référence des systèmes de mesure de déplacement et à
l'automatisme REF de la visualisation de cotes ND, vous pouvez rétablir
sans problème cette relation après la remise sous tension.
Marques de référence
Les systèmes de mesure de déplacement comportent une ou plusieurs
marques de référence. A leur franchissement, ces marques génèrent
un signal qui définit pour la visualisation de cotes ND la position de la
règle comme point de référence (point de référence règle = point de
référence machine).
Lors du franchissement de ces points de référence, la visualisation de
cotes ND retrouve à l'aide de l'automatisme REF les relations entre les
positions des chariots d'axes et les valeurs d'affichage que vous avez
définis précédemment. Grâce aux systèmes de mesure linéaire avec
marques de référence à distances codées, il vous suffit pour cela de
déplacer les axes de la machine sur 20 mm max.
Y
X
Z
Pièce
Règle à l'intérieur du Marques de
système de mesure linéaire référence à
distances codées
Marque de référence
Principes de base
Système de
mesure de
déplacement
