24
Cercle de trous/arc de cercle de trous
Les visualisations de cotes ND permettent de réaliser de manière
rapide et simple des cercles de trous ou arcs de cercle de trous.
Les valeurs à introduire sont appelées dans la ligne de dialogue.
Chaque trou peut être positionné par "décomptage vers zéro".
Il convient d'introduire les valeurs suivantes:
• Nombre de trous (999 max.)
• Centre du cercle
• Rayon du cercle
• Angle initial pour le premier trou
• Pas angulaire entre les trous (pour arc de cercle de trous seulement)
• Profondeur de perçage

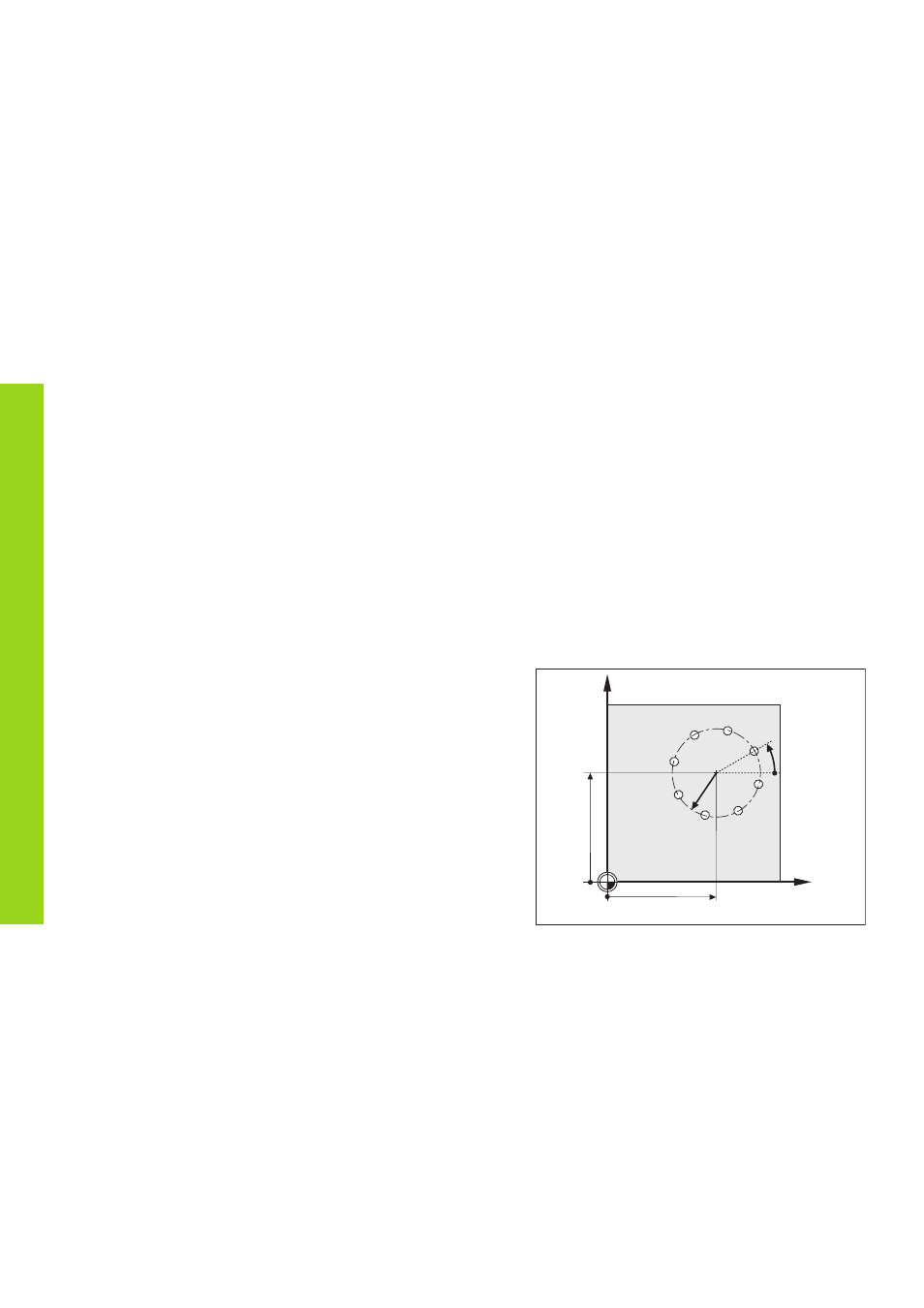

Exemple:
Nombre de trous 8
Coordonnées du centre X = 50 mm
Y = 50 mm
Rayon du cercle de trous 20 mm
Angle initial 30 degrés
Profondeur du trou Z = -5 mm
Cercle de trous/arc de cercle de trous
Y
X
30
°
R20
50
50
0
0
