Page 53: Câblage complet
53
1
GND
2
3
4
5
6
20
7
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS
1
GND
2
3
4
5
6
20
7
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS
Câblage simplifié
1
GND
2
3
4
5
6
20
7
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
1
2
3
4
5
6
20
7
GND
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS
CHASSIS
Câblage complet
Interface de données V.24/RS-232-C
(option avec ND 920/ND 960)
L'interface de la visualisation de cotes ND peut être raccordée à une
imprimante, un PC ou à l'unité à disquettes FE 401 HEIDENHAIN pour
restituer les valeurs de mesure ou les programmes.
L'interface de données est configurée sur le format de données suivant:
1 bit de start
7 bits de données
bit de parité paire
2 bits de stop
Le taux en Baud est réglé à partir du paramètre P50. Choix du raccor–
dement d'une imprimante, d'un PC ou de l'unité à disquettes FE 401:
cf. chapitre introduction et restitution de programme.

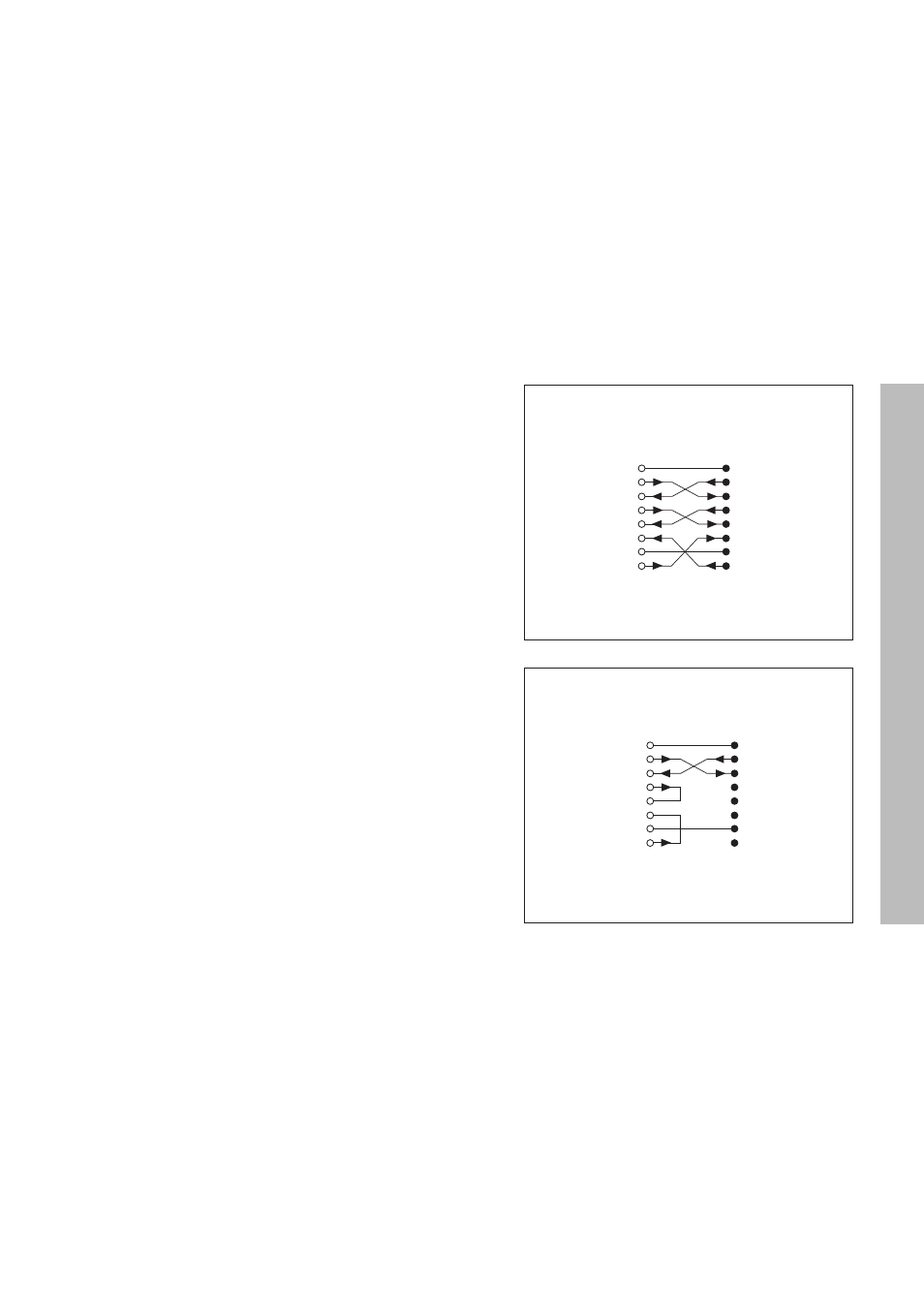

Pour le raccordement d'appareils périphériques, il est possible d'utiliser
un câble avec câblage complet (fig. en haut à droite) ou avec câblage
simplifié (fig. en bas à droite).
