Remise à zéro de l'affichage par un signal externe
A l'aide d'un signal externe sur le connecteur Sub-D X41 (plot 2 à
plot 4), vous pouvez remettre à zéro la valeur d'affichage de chaque axe
par fermeture d'un contact à 0 V dont la durée doit être au minimum de
100 ms.
Le numéro du point de référence actif est sauvegardé par la remise à
zéro.
La remise à zéro n'est pas possible ni en mode chemin restant, ni si la
fonction de palpage est activée.

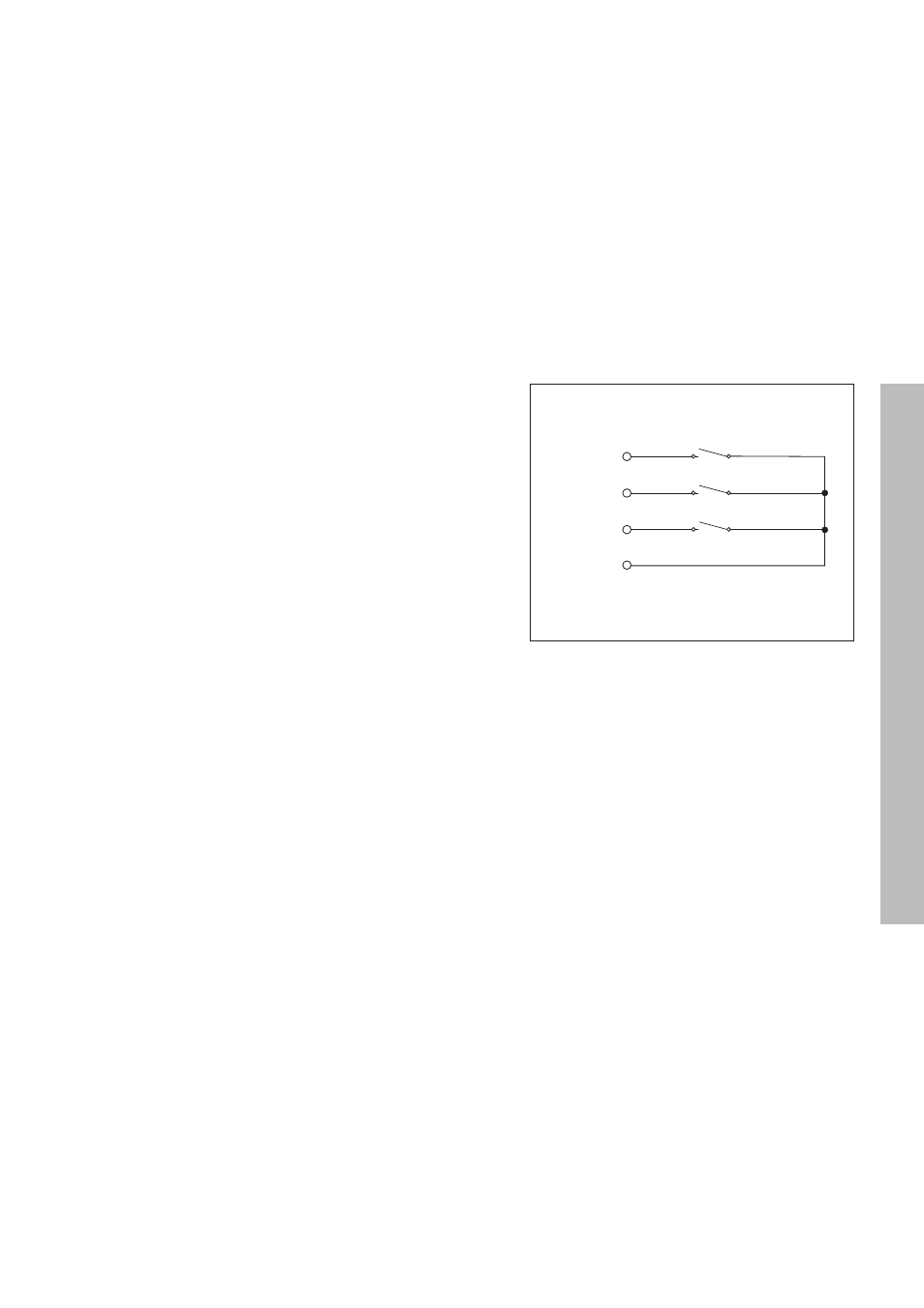

Pin 3 Y
Pin 2 X
Pin 1 (0V)
Pin 4 Z
Entr
é
es et sorties
à
commutation
