Travail avec "facteur échelle"
Grâce à la fonction Facteur échelle, la valeur d'affichage peut être
augmentée ou réduite par rapport à la course réelle. Les valeurs
d'affichage sont modifiées tout en restant centrées par rapport au point
zéro.
Le facteur échelle est défini pour chaque axe à partir du paramètre 12
et activé ou désactivé pour tous les axes à partir du paramètre 11
(cf. "Paramètres de fonctionnement").
Exemple d'agrandissement d'une pièce:
P12.1
3.5
P12.2
3.0
P11
"Echelle act."

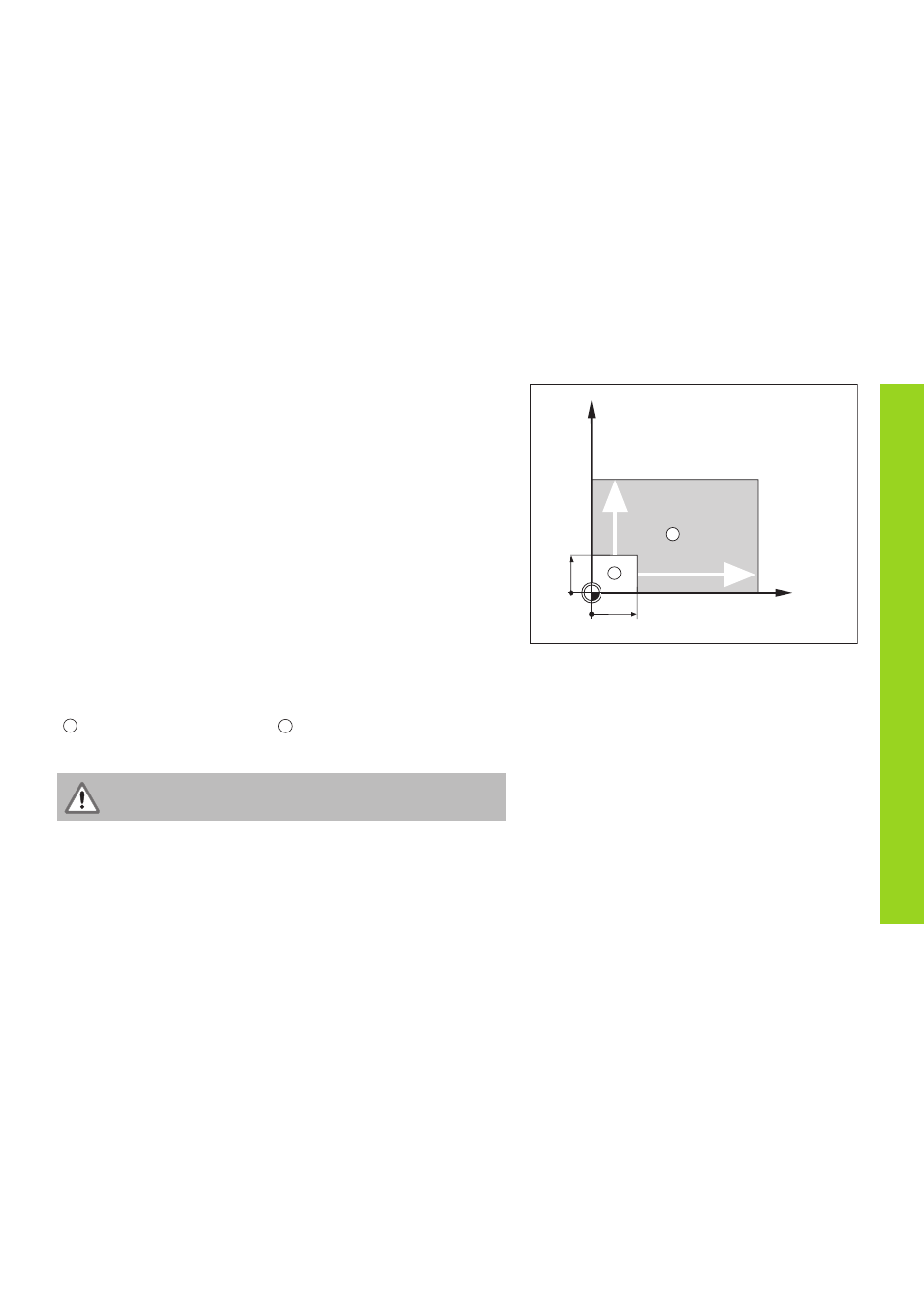

On obtient ainsi un agrandissement de la pièce conformément à la
figure ci-contre:
1
indique la dimension d'origine,
2
a été agrandi sur chaque axe.
Facteur
é
chelle
