25

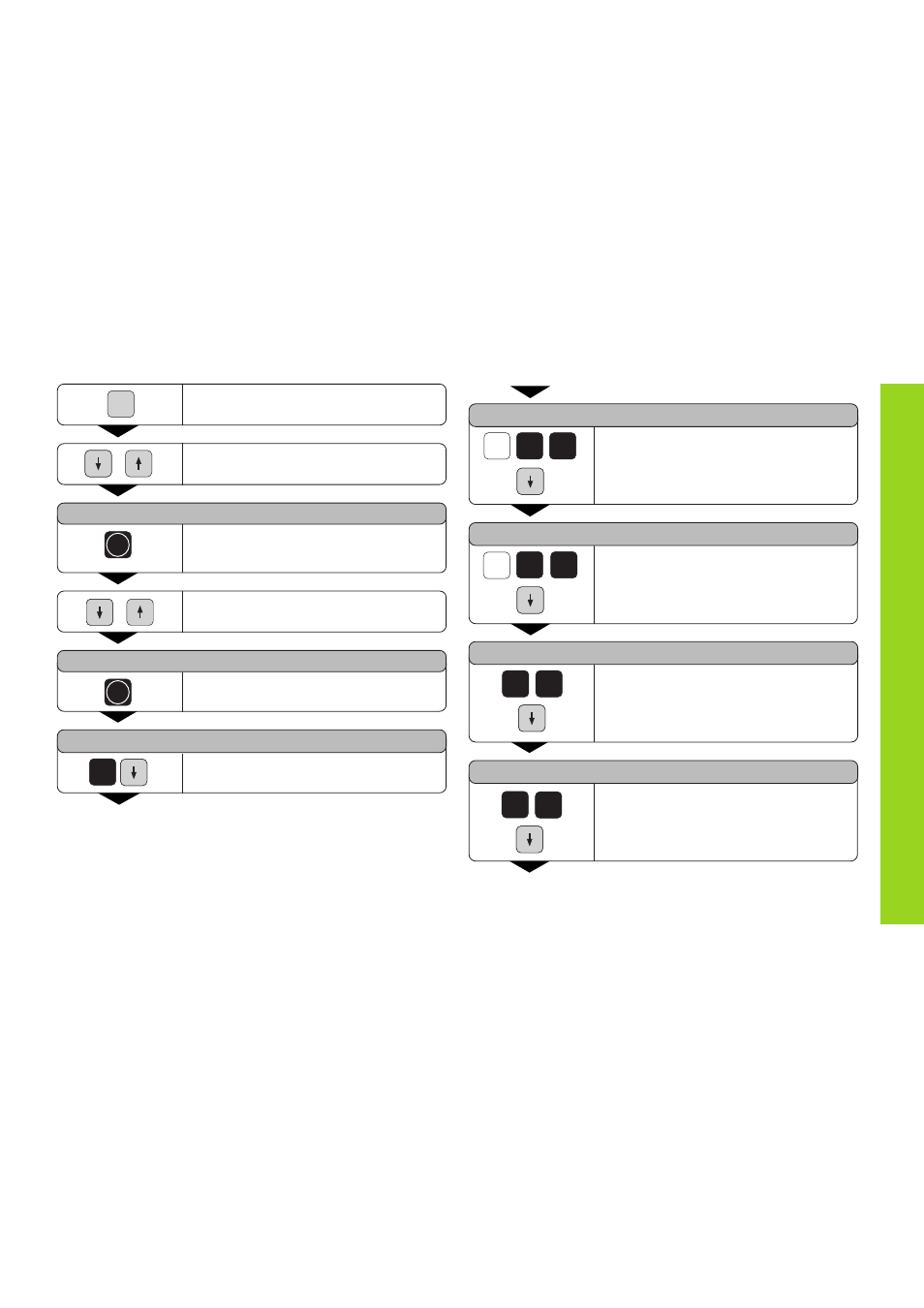

Cercle de trous/arc de cercle de trous
Sélectionner les fonctions spéciales.
SPEC
FCT
Sélectionner la fonction "schéma trous".
SCHEMA TROUS ?
ENT
Valider "schéma trous".
Sélectionner la fonction "cercle entier".
CERCLE ENT. ?
ENT
Valider "cercle entier".
NB TROUS =
8
Introduire le nombre de trous, par ex. 8,
valider avec "flêche vers le bas".
•
•
•
CENTRE CERC. Y =
5 0 Y
CENTRE CERC. X =
X 5 0
Introduire la coordonnée Y du centre du
cercle, par ex. 50 mm, valider avec la
"flêche vers le bas".
0 2
RAYON =
ANGLE INITIAL =
0 3
Introduire la coordonnée X du centre du
cercle, par ex. 50 mm, valider avec la
"flêche vers le bas".
Introduire le rayon du cercle de trous,
par ex. 20 mm, valider avec la "flêche
vers le bas".
Introduire l'angle initial pour le premier
trou, par ex. 30 mm, valider avec la
"flêche vers le bas".
•
•
•
