28

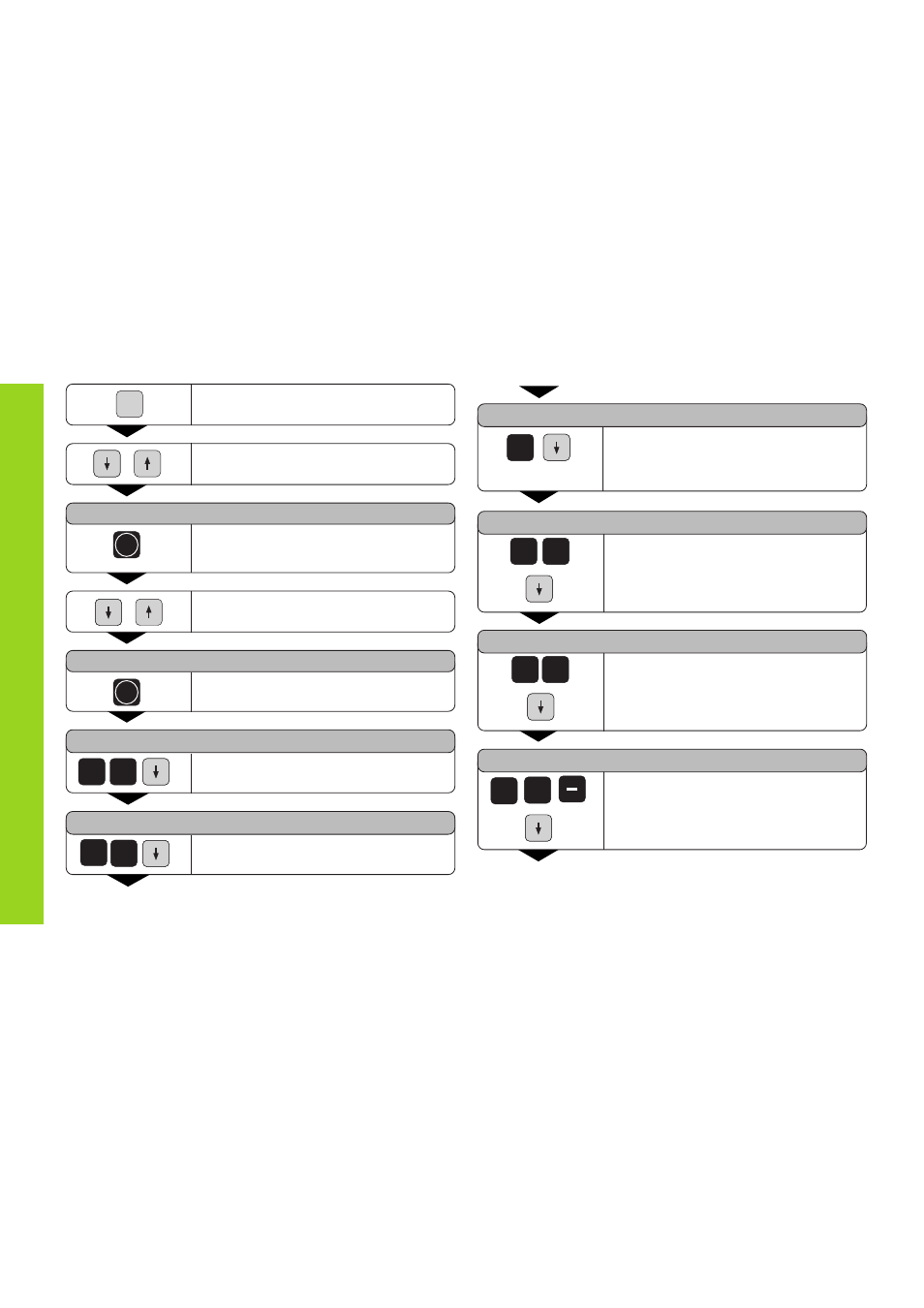

Sélectionner les fonctions spéciales.
SPEC
FCT
Sélectionner la fonction "schéma trous".
SCHEMA TROUS?
ENT
Valider "schéma trous".
Sélectionner la fonction "rangées de
trous".
RANGEES DE TROUS ?
ENT
Valider "rangées de trous".
1ER TROU X =
Introduire coordonnée X du 1er trou, par
ex. 20, valider avec "flêche vers le bas".
TROUS/RANGEE =
Introduire le nombre de trous sur la
rangée, par ex. 4, valider avec la "flêche
vers le bas".
0 2
1ER TROU Y =
Introduire coordonnée Y du 1er trou, par
ex. 15, valider avec "flêche vers le bas".
•
•
5 1
4
ECART ENTRE TROUS =
Introduire l'écart entre les trous sur la
rangée, valider avec la "flêche vers le
bas".
ANGLE =
PROF. TROU =
Introduire la position angulaire, par ex.
15°, valider avec la "flêche vers le bas".
Introduire la profondeur du trou, par ex.
-30 mm, valider avec la "flêche vers le
bas".
•
•
•
6 1
1 5
3 0
Rang
é
es de trous
