22
Déplacer les axes avec affichage chemin restant
En standard, c'est la position effective de l'outil qui est affichée. Il est
souvent toutefois plus pratique d'afficher le chemin restant à parcourir
jusqu'à la position nominale. Ainsi, vous effectuez le positionnement de
manière simple par décomptage vers la valeur d'affichage zéro.
En mode chemin restant, vous pouvez introduire des coordonnées
aussi bien relatives (incrémentales) qu'absolues. Une correction de
rayon active est alors prise en compte.

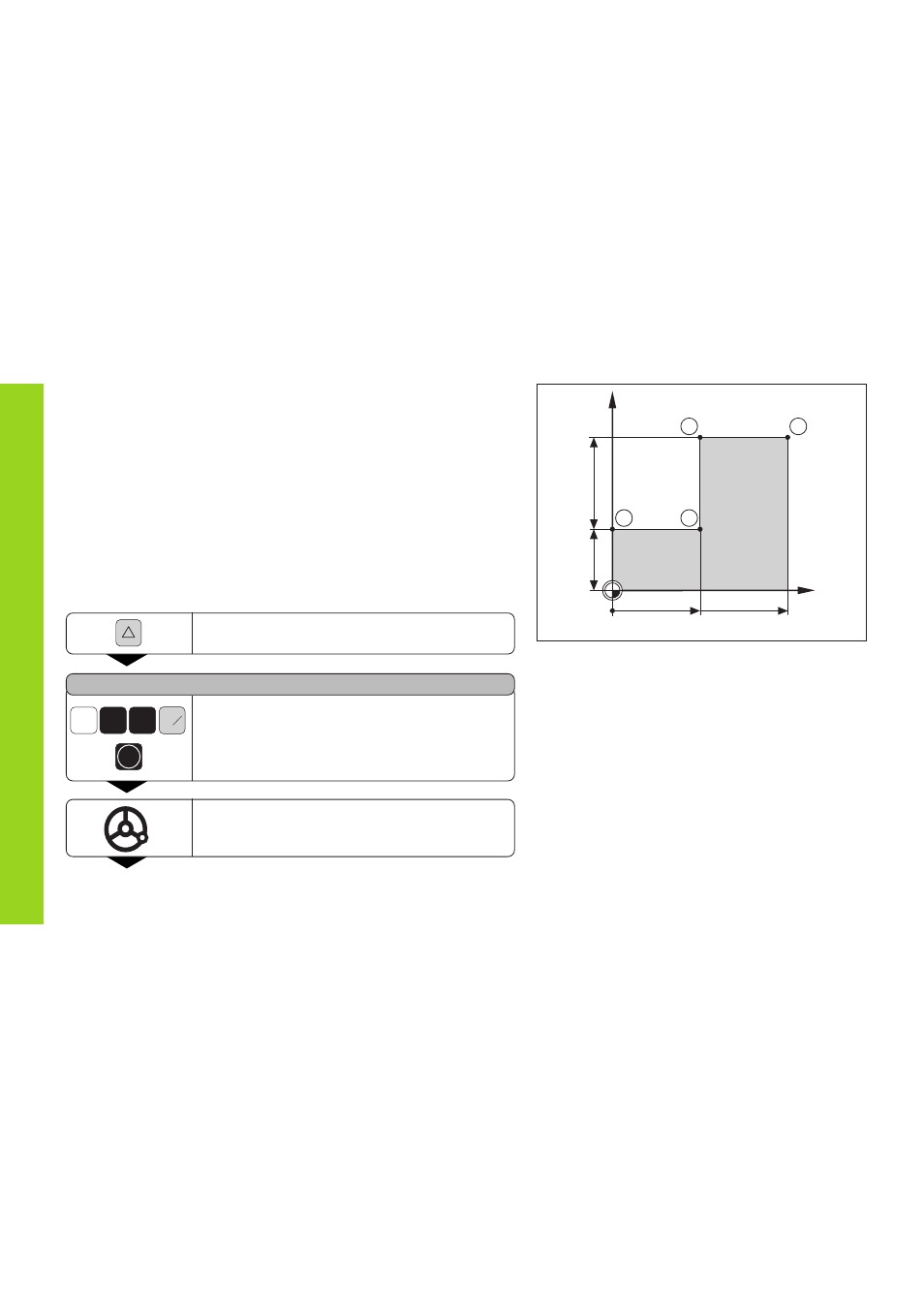

Exemple: Fraiser un palier par "décomptage vers zéro"
Sélectionner la fonction chemin restant,
∆
est éclairé dans l'affichage d'état.
VAL. NOM. X =
Sélectionner l'axe, introduire la valeur nominale,
par ex. 20 mm, sélectionner la correction de
rayon R+, valider en appuyant sur ENT.
ENT
R +
- Y 0 2
Déplacer jusqu'à zéro l'axe de la machine 1.
•
•
•
D
é
placer les axes avec affichage chemin restant
Y
X
1 2
3 4
60 30
20
0
0
30
20
